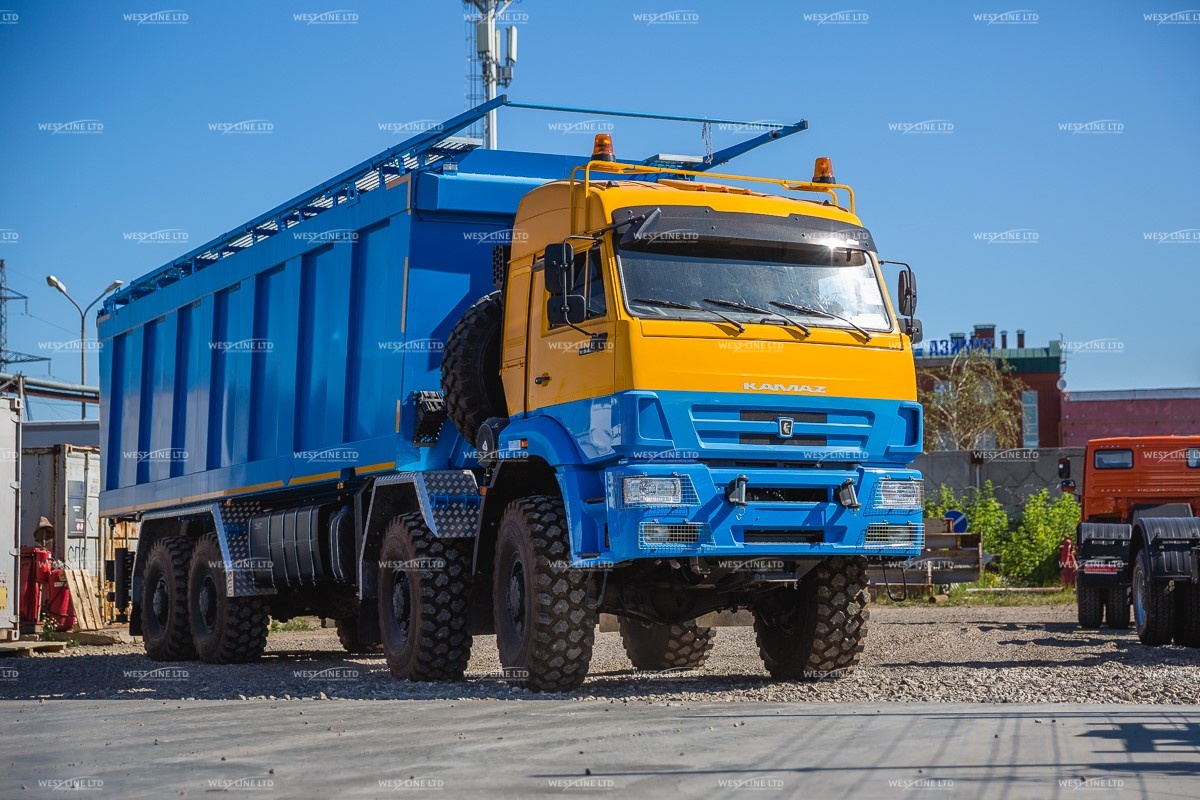

Проппантовоз на шасси КАМАЗ-6560RT

Описание

Пропантовоз

Купить пропантовоз в наличии в Казахстане. Его используют при добыче
нефти для транспортировки и загрузки в скважину пропанта. За счет
этого скважина не закрывается под естестевенным давлениеме грунта
и из нее можно добывать нефть.

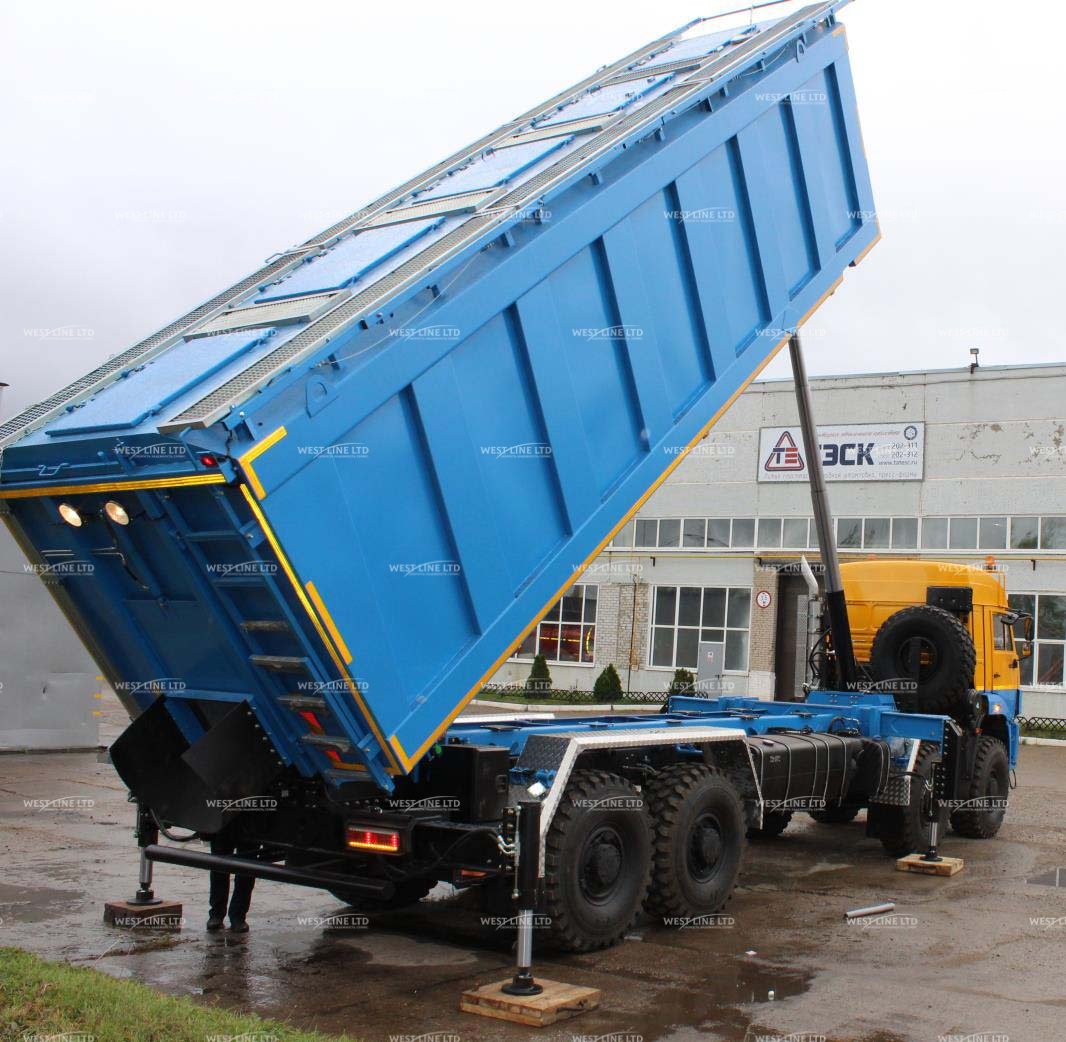

«Проппантовоз» представляет собой самосвальный бункер, смонтированный на шасси автомобиля KAMAZ-6560-RT колёсная формула 8х8 повышенной проходимости, для эксплуатации в сложных ландшафтных и климатических условиях нефтяных и газовых месторождений при температурах окружающей среды от -40°С до +40°С предназначен для загрузки на месте выполнения работ расклинивающим наполнителем (проппантом) и точной порционной подачи проппанта в приемное устройство смесительной машины, а также для транспортировки проппанта к месту выполнения работ с частичной загрузкой бункера не более 12 т.

Технические характеристики

Характеристики

        Весовые параметры автомобиля:

  • Полная масса автомобиля, не более – 36 000кг.
  • Снаряженная масса автомобиля, не более – 26 000 кг.
  • Грузоподъемность, не более:
  • в транспортном положении – 10 000кг.
  • в рабочем положении (на выносных опорах) – 68 000кг.

    Габаритные размеры автомобиля, не более:

  • длина – 11 940мм,
  • ширина – 2550мм,
  • высота – 3950мм.

    Технические характеристики шасси КАМАЗ 6560-RT

  • Экологический класс: Пятый.
  • Колесная формула (8х8).
  • Односкатная ошиновка.
  • Шины 16.00R20.
  • Двигатель: Cummins ISL400 50 (6 цилиндров, рядный, объем 8880 куб.см.,
    мощность 287 лВт (390 л.с.) при 2100 об/мин., крутящий момент1682 H*м
    при 1400об/мин., Common Rail, система нейтрализации ОГ).
  • КПП ZF16S1820 TO CGS (16-ти ступенчатая, с тросовым приводом).
  • PK VG2000/300, механическая, 2-х ступенчатая, с блокируемым
    дифференциалом.
  • Кабина двухместная со спальным местом.
  • Глушитель-нейтрализатор с выводом выхлопной трубы вертикально вверх
    за кабиной.
  • ДЗК – вертикально за кабиной, с механизмом гидроподъема.
  • Мосты – КАМАЗ 6522, iгл=6,33.
  • МКБ, МОД.
  • Топливный бак 350л.
  • Предпусковой подогреватель двигателя Webasto Thermo-90.
  • Электроподогрев топливозаборников, ФГОТ.
  • УВЭОС-2.
  • Без тахографа.
  • ЗИП в заводской комплектности.

Технические характеристики навесного оборудования

Самосвальная установка предназначена для работы в составе комплекса оборудования для гидравлического разрыва пластов на нефтяных и газовых месторождениях. Платформа стальная, коробчатого типа.
Характеристики бункера:
• Объем кузова 40м3.
• Материал бункера - сталь марки 09Г2С.
• Габаритная длина автомобиля при транспортировке менее 12м.
• Кузов состоит из трех отсеков объемами: 8м3, 16м3 и 16 м3 (начиная от кабины в соотношении -20%+40%+40%), разделение отсеков поперек бункера.
• - Разгрузка:

  • при 25% загруженного бункера ~ угол подъема 38 град.,
  • при 50% загруженного бункера ~ угол подъема 30 град.,
  • при 100% загруженного бункера ~ угол подъема 25 град.

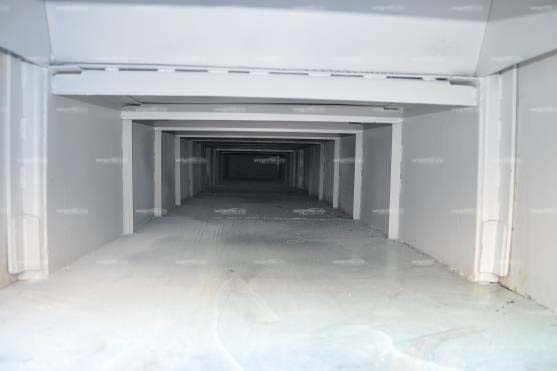

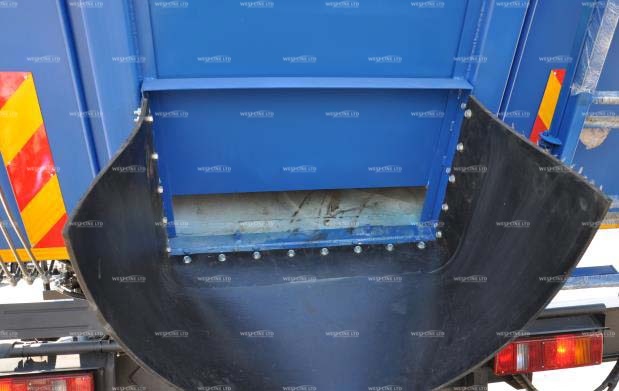

• От первого отсека через второй и третий отсеки идет сквозной короб (соединяющийся с отсеками подвижными заслонками), через который производится выход проппанта. Короб на выходе снабжен гидравлической заслонкой.

proppantovoz na shassi kamaz 6560rt  proppantovoz na shassi kamaz 6560rt 1

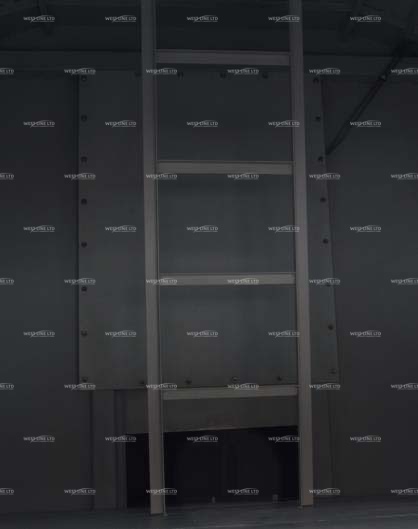

Отсеки снабжены вертикальными подвижными заслонками (подъем и
опускание заслонок с помощью гидроцилиндров):
1-й отсек – одна заслонка;
2-й отсек – две заслонки;
3-й отсек – две заслонки.

proppantovoz na shassi kamaz 6560rt 2 proppantovoz na shassi kamaz 6560rt 1

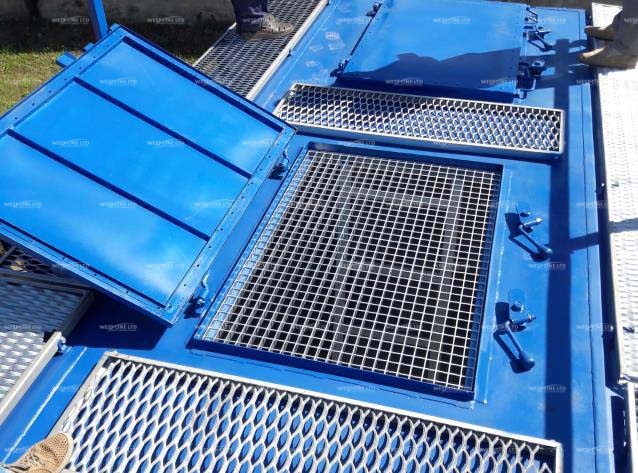

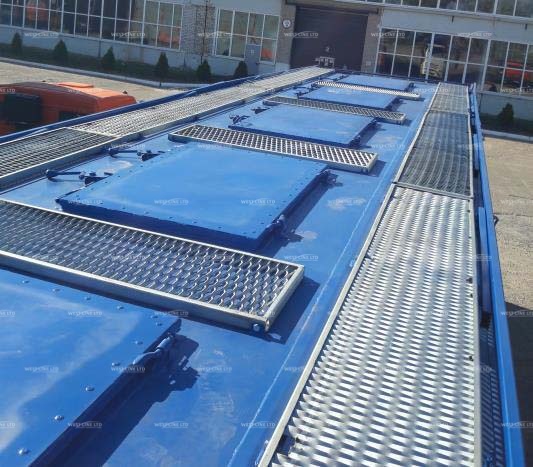

Люк (ручного открывания) на крыше: над первым отсеком – один люк, над средним и последнем отсеке по два люка.

proppantovoz na shassi kamaz 6560rt 4 proppantovoz na shassi kamaz 6560rt 5

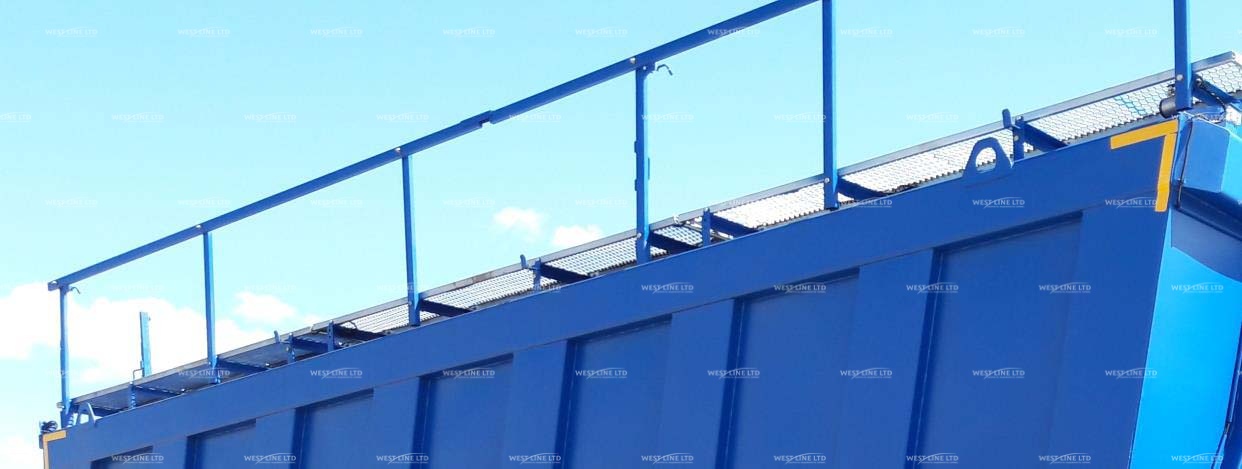

Имеются складывающиеся поручни-ограждения на крыше бункера с двух сторон

proppantovoz na shassi kamaz 6560rt 6

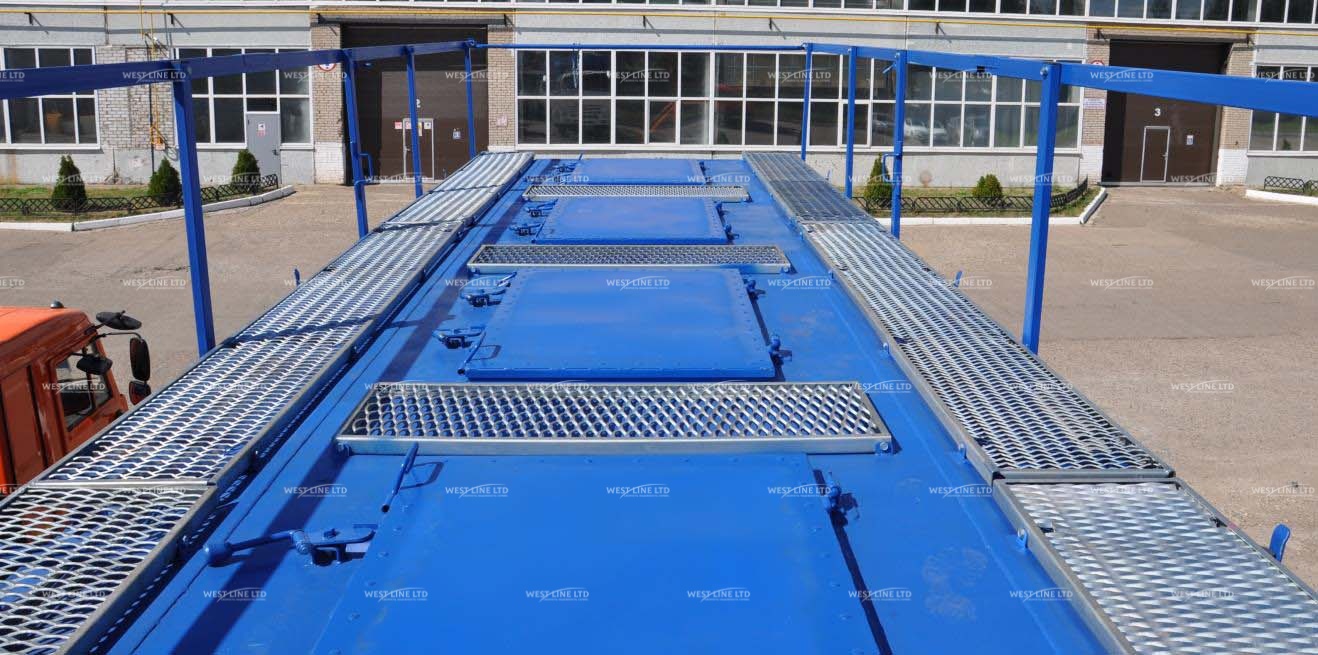

Площадка с двух сторон и промеж люков с противоскользящим покрытием

proppantovoz na shassi kamaz 6560rt 7

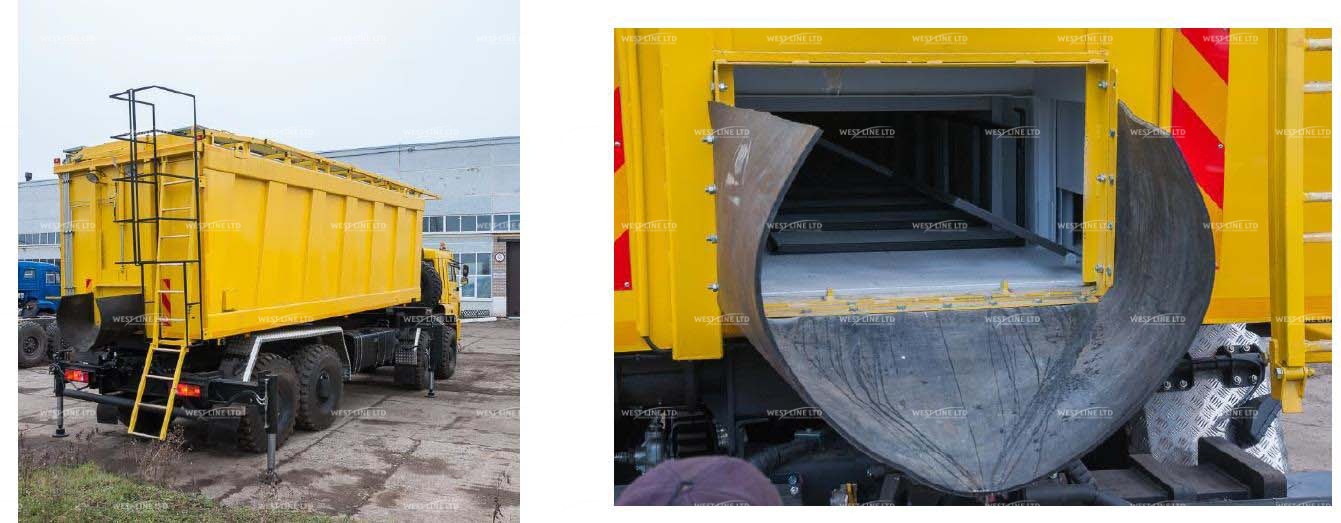

Для удобства подъема на крышу установки, в задней части расположена складная лестница, а так же имеется ограждение лестницы.
Съемный разгрузочный желоб, выполнен из транспортерной ленты толщиной 10мм.

proppantovoz na shassi kamaz 6560rt 8

Гидравлическая часть:

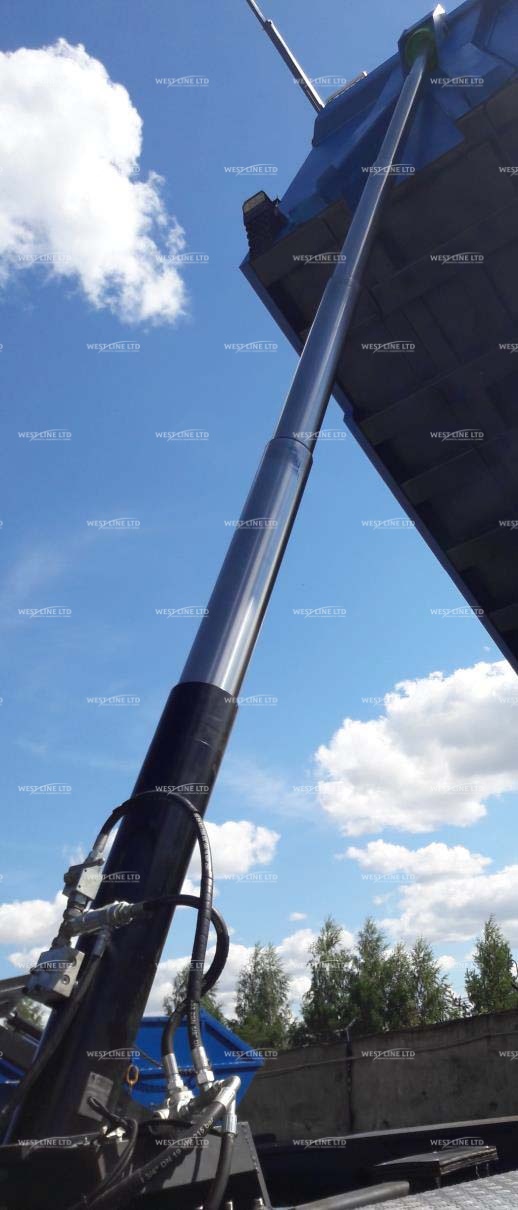

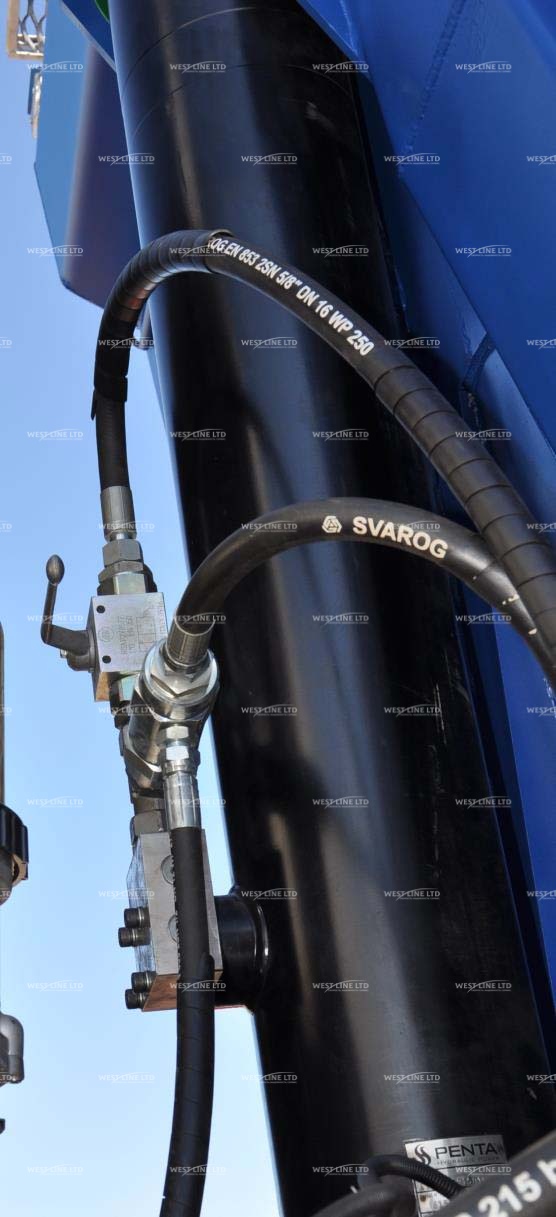

Гидроцилиндр подъема кузова (с гидрозамком, клапаном управления опускания и ручным краном аварийного опускания; угол подъема ~ 38 град.) 1 шт.

proppantovoz na shassi kamaz 6560rt 9 proppantovoz na shassi kamaz 6560rt 10

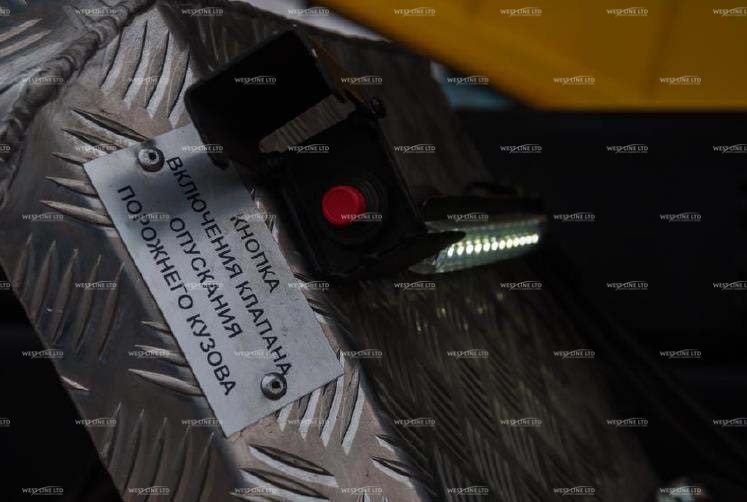

Кнопка включения клапана ускоренного опускания порожнего бункера

proppantovoz na shassi kamaz 6560rt 15

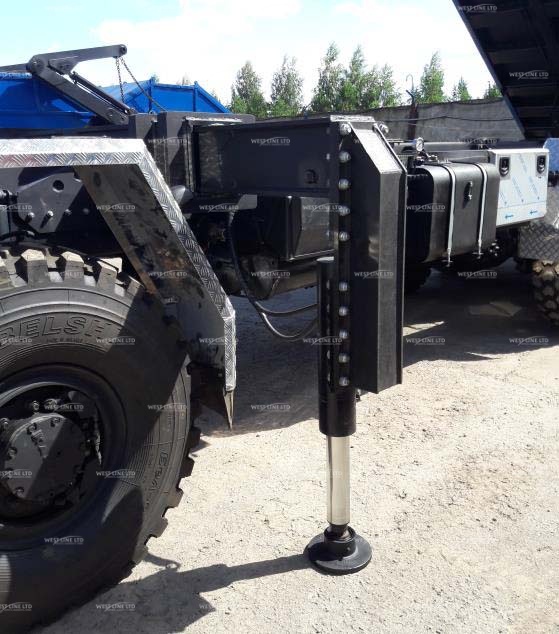

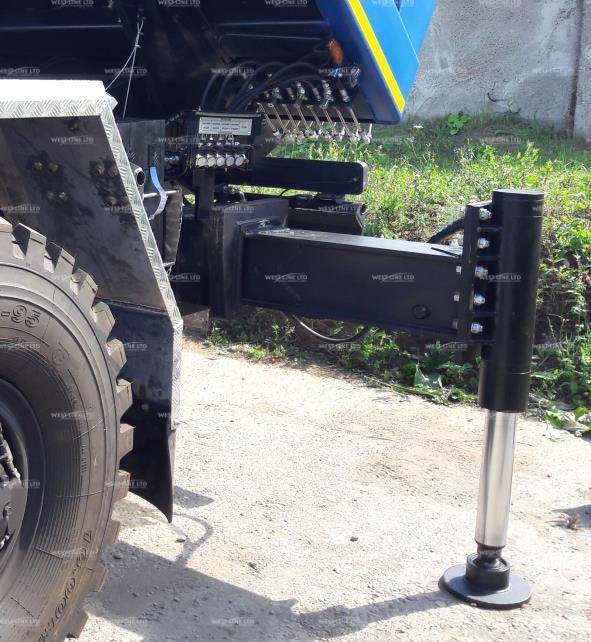

Аутригеры выдвижные (горизонтально на 700мм) - 4 шт. (с подпятниками),вывешивание автомобиля производится при помощи вертикальных гидроцилиндров(4 шт. выдвижные – 2шт. в передней части автомобиля, 2шт. в задней части автомобиля; 2шт. не выдвижные в задней части автомобиля), выдвижение аутригеров одновременное – полное выдвижение (задвижение) определяется по показаниям манометра.

proppantovoz na shassi kamaz 6560rt 11 proppantovoz na shassi kamaz 6560rt 12

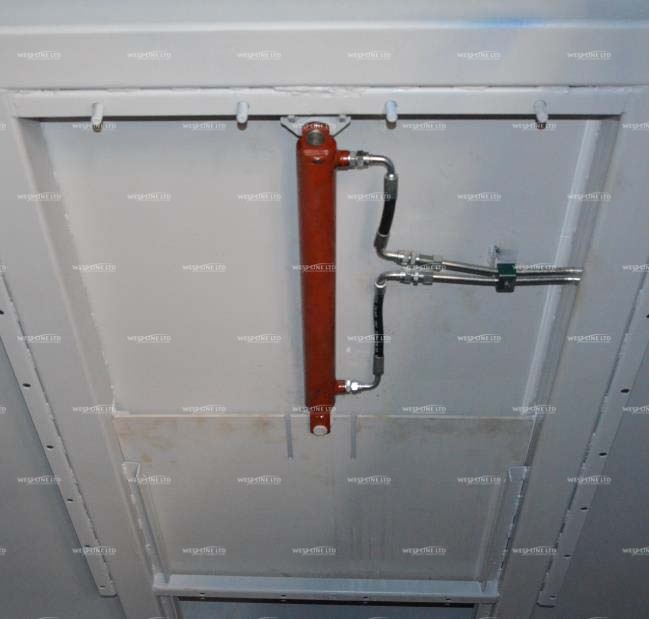

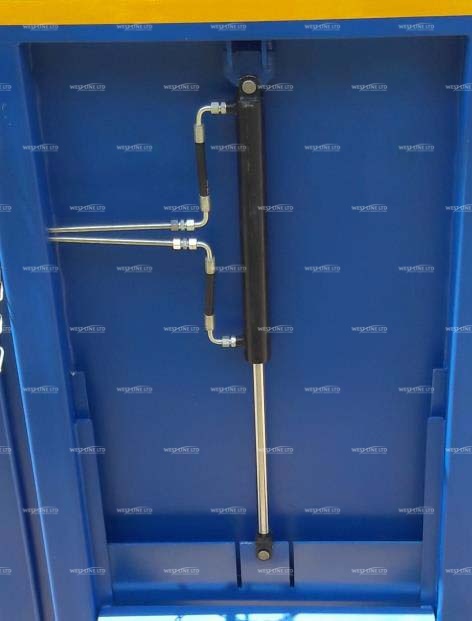

Гидроцилиндров заслонок – 6 шт.

proppantovoz na shassi kamaz 6560rt 13 proppantovoz na shassi kamaz 6560rt 14

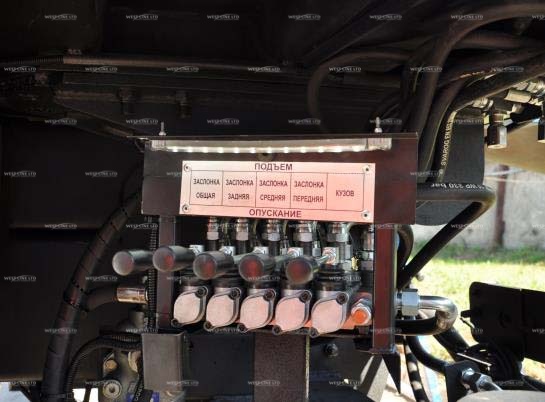

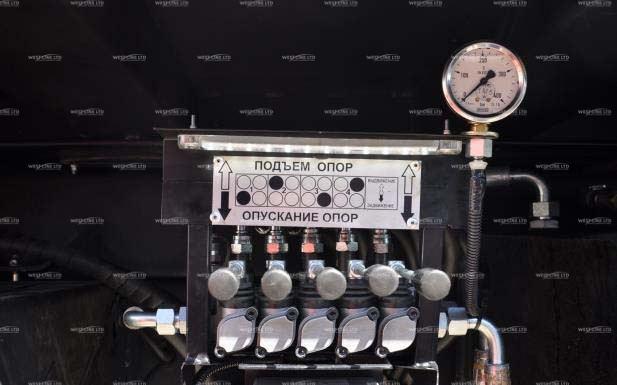

Гидрораспределители ( с манометрами) –2 шт.

  • один для управления аутригерами с левой стороны автомобиля за кабиной;
  • второй для управления всеми цилиндрами, с левой стороны автомобиля в задней части.

proppantovoz na shassi kamaz 6560rt 16 proppantovoz na shassi kamaz 6560rt 17

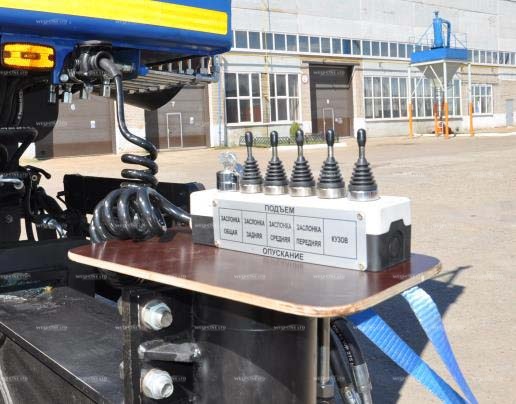

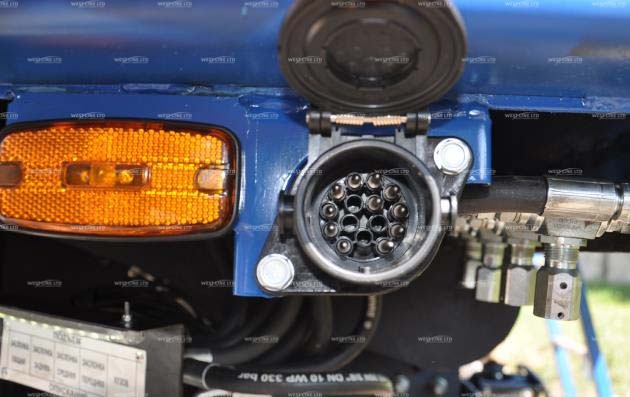

Выносной пульт управления с подключением к розетке, расположенной в задней части бункера с обеих сторон (длина кабеля 5 м, с тросиком ограничения длины), при транспортировке размещается во влагонепроницаемом ящике.

proppantovoz na shassi kamaz 6560rt 18 proppantovoz na shassi kamaz 6560rt 19

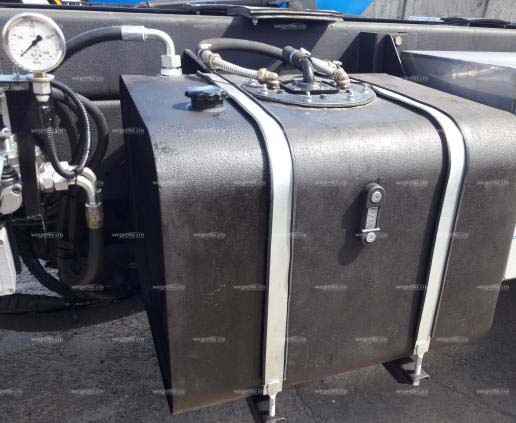

Маслобак с подогревом за счет охлаждающей жидкости двигателя.

proppantovoz na shassi kamaz 6560rt 20

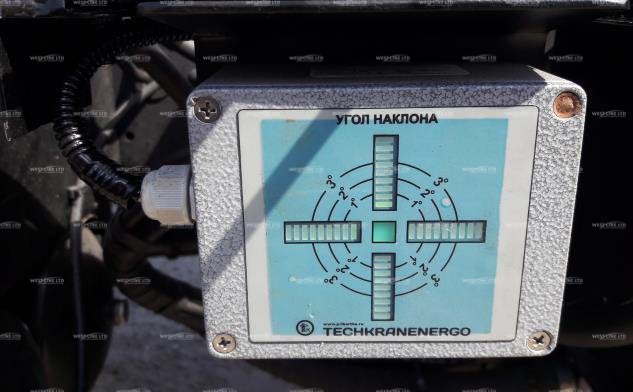

Электронный креномер с выносным датчиком и с клапаном блокировки подъема.

proppantovoz na shassi kamaz 6560rt 21

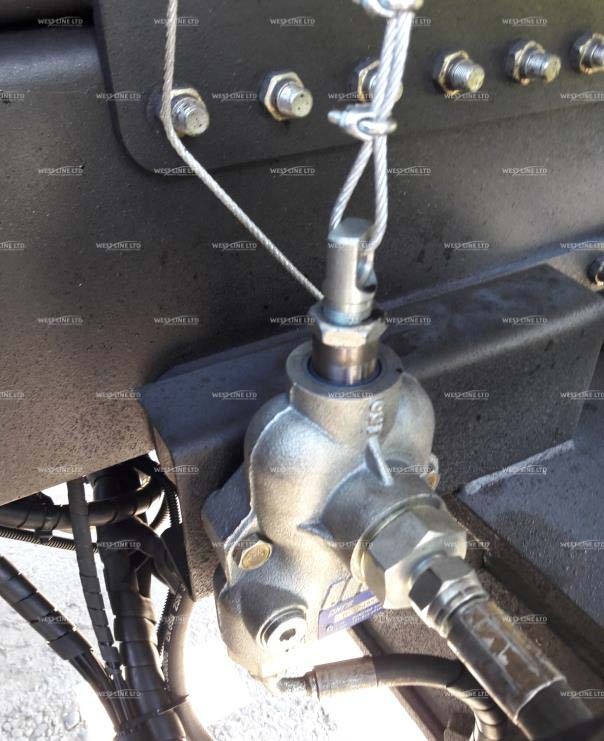

Самосвальный бункер оснащен гидравлическим ограничителем подъема бункера, соединенный с бункером тросом.

proppantovoz na shassi kamaz 6560rt 25

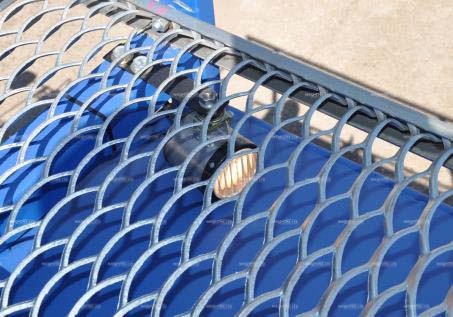

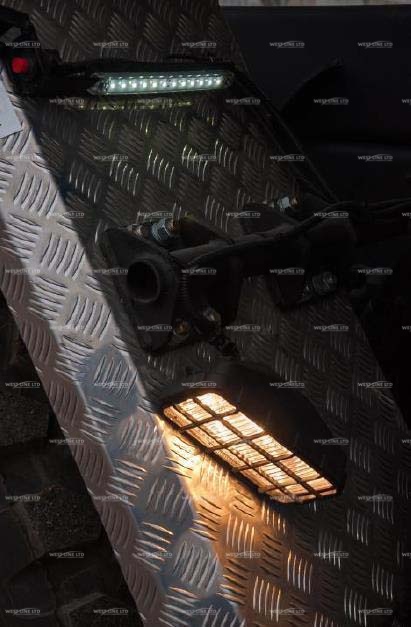

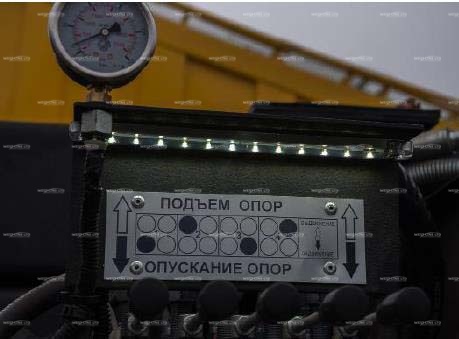

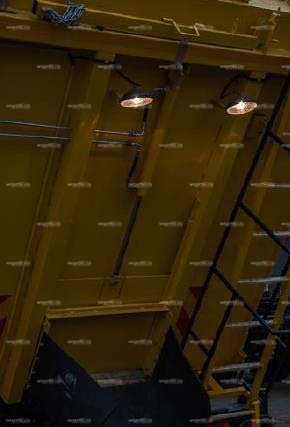

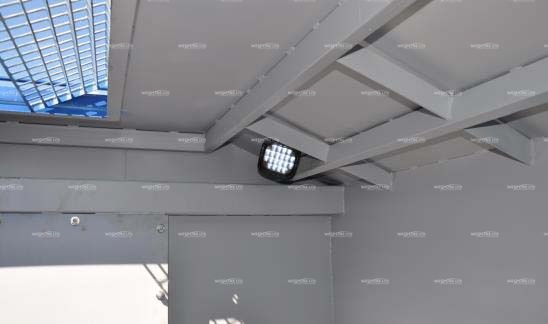

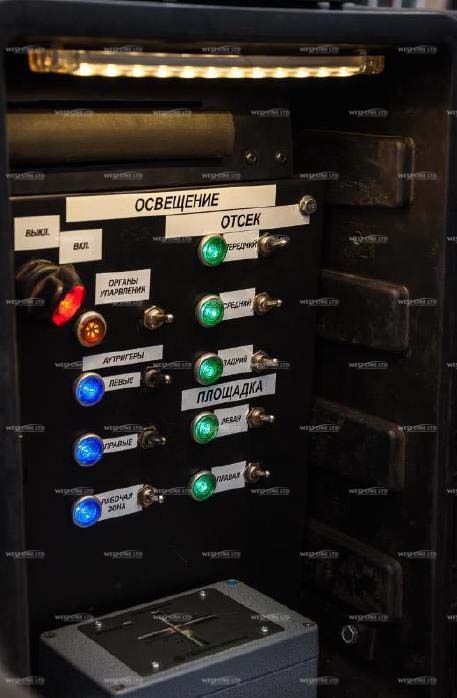

Освещение:

  • Пульт управления освещением с подсветкой, размещен в пластиковом ящике на правой стороне автомобиля;
  • Фара прожекторы в задней части бункера, для освещения приемной воронки блендера в количестве - 2единиц;
  • Фонари освещения пультов управления – 2 единицы;

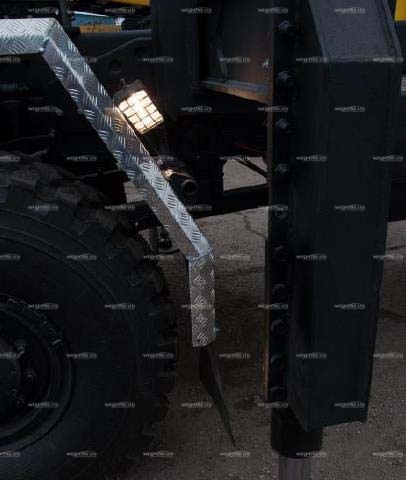

  • Фонари освещения зон выдвижения аутригеров – 4 единицы;
  • Фонари освещения отсеков бункера, в каждом отсеке по одному фонарю;
  • Фонари освещения погрузочной площадки на крыше надстройки в количестве – 2 единиц.

proppantovoz na shassi kamaz 6560rt 22 proppantovoz na shassi kamaz 6560rt 23 proppantovoz na shassi kamaz 6560rt 24

proppantovoz na shassi kamaz 6560rt 24 proppantovoz na shassi kamaz 6560rt 27

proppantovoz na shassi kamaz 6560rt 28 proppantovoz na shassi kamaz 6560rt 29

Дополнительное оборудование:

  • Инструментальный ящик (размеры 800500500 мм) из нержавеющей стали 1,5мм (расположен с левой стороны автомобиля);
  • Табло с сигнальными лампами для визуального контроля: полного открытия/ частичного открытия/ полного закрытия заслонок (шиберов) отсеков бункера (расположено в закрывающемся ящике в задней части левого борта бункера);
  • Набор уплотнителей гидросистемы (прилагается);
  • Комплект подпятников для аутригеров.
  • Топливный бак объемом 700л.


Техническая документация:

  • Руководство по эксплуатации Продукции;
  • Вся документация в 2-х экземплярах, на бумажном носителе и в электронном виде.
  • Паспорт транспортного средства в бумажной или электронной форме.


Примечание:

  • Гидроцилиндр подъема бункера производства итальянской фирмы INTERPUMP


HYDRAULICS;

  • Гидроцилиндры аутригеров и подъема заслонок отечественного производства.
  • Окраска надстройки осуществляется по индивидуальному пожеланию Заказчика.
