Вакуумная машина (ассенизатор) АВ-10 на вездеходном шасси
Описание

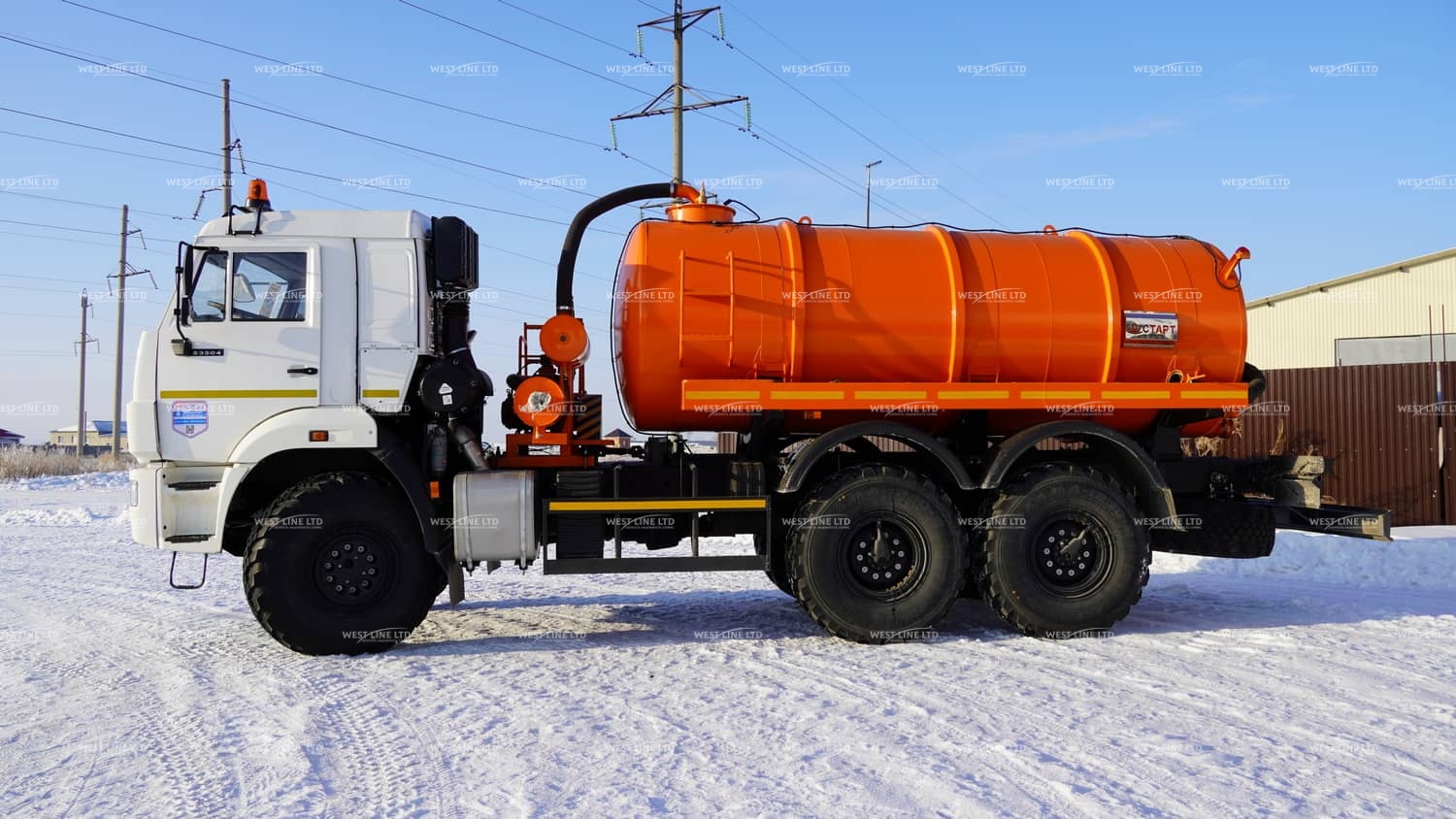

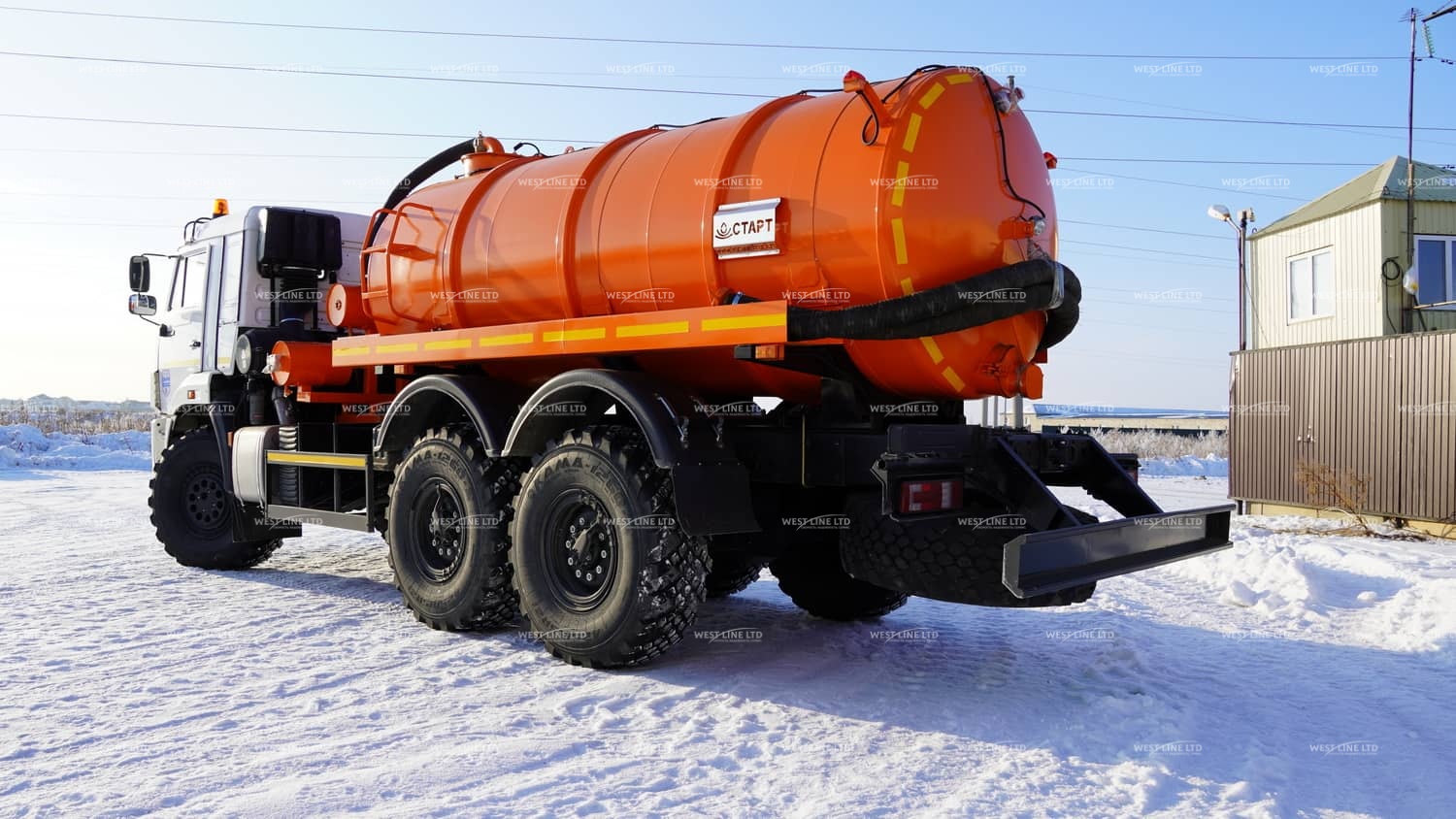

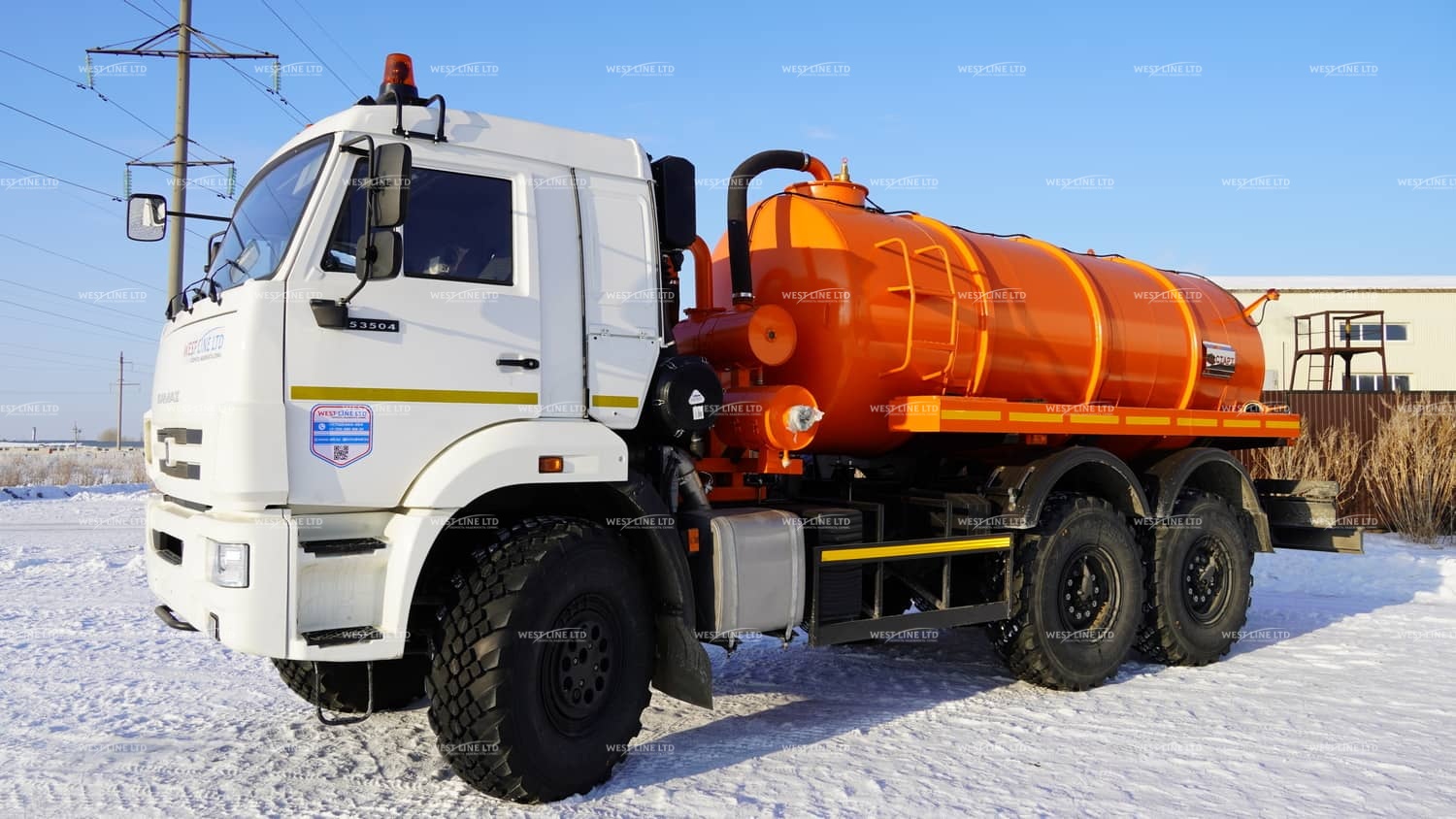

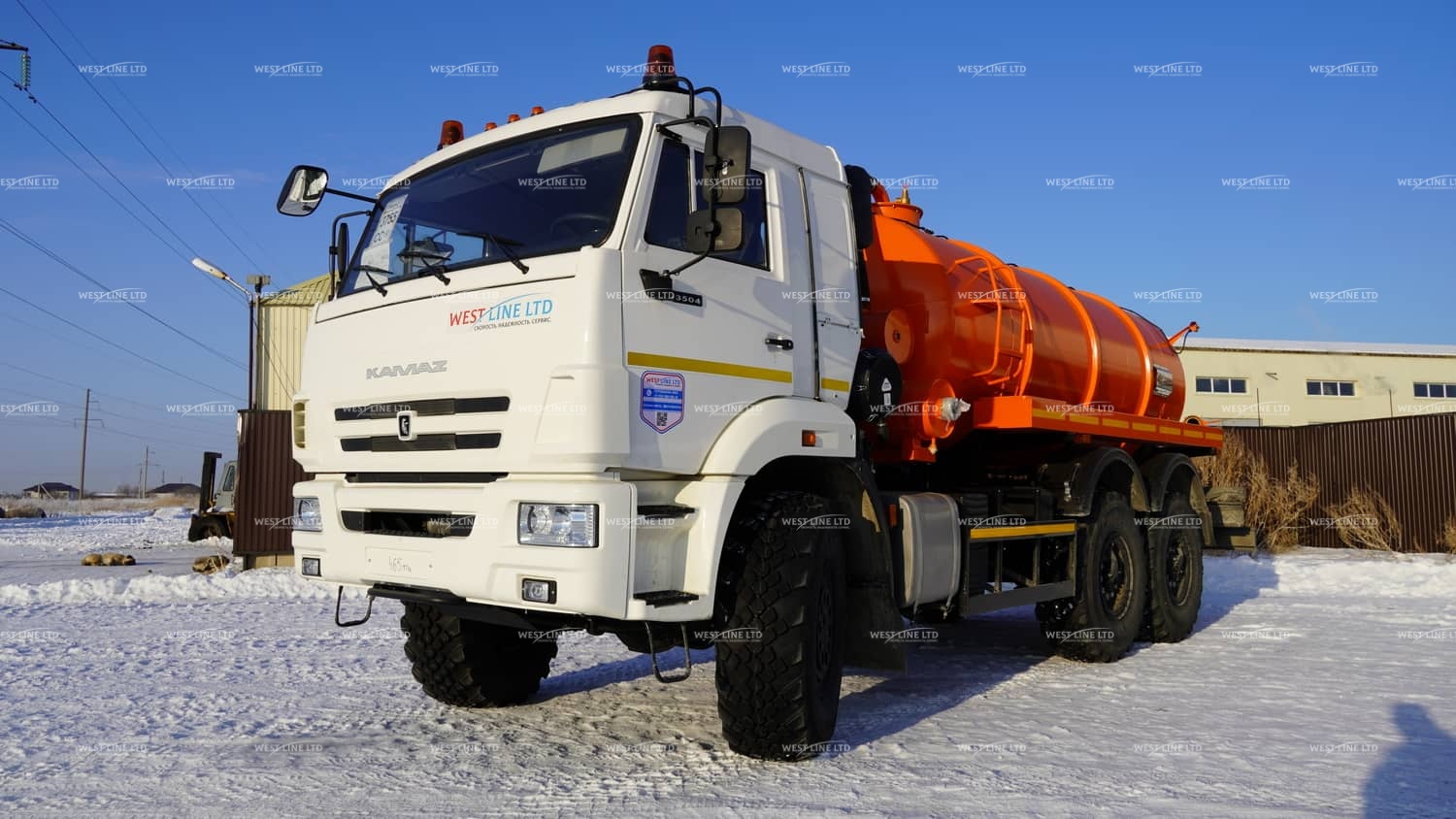

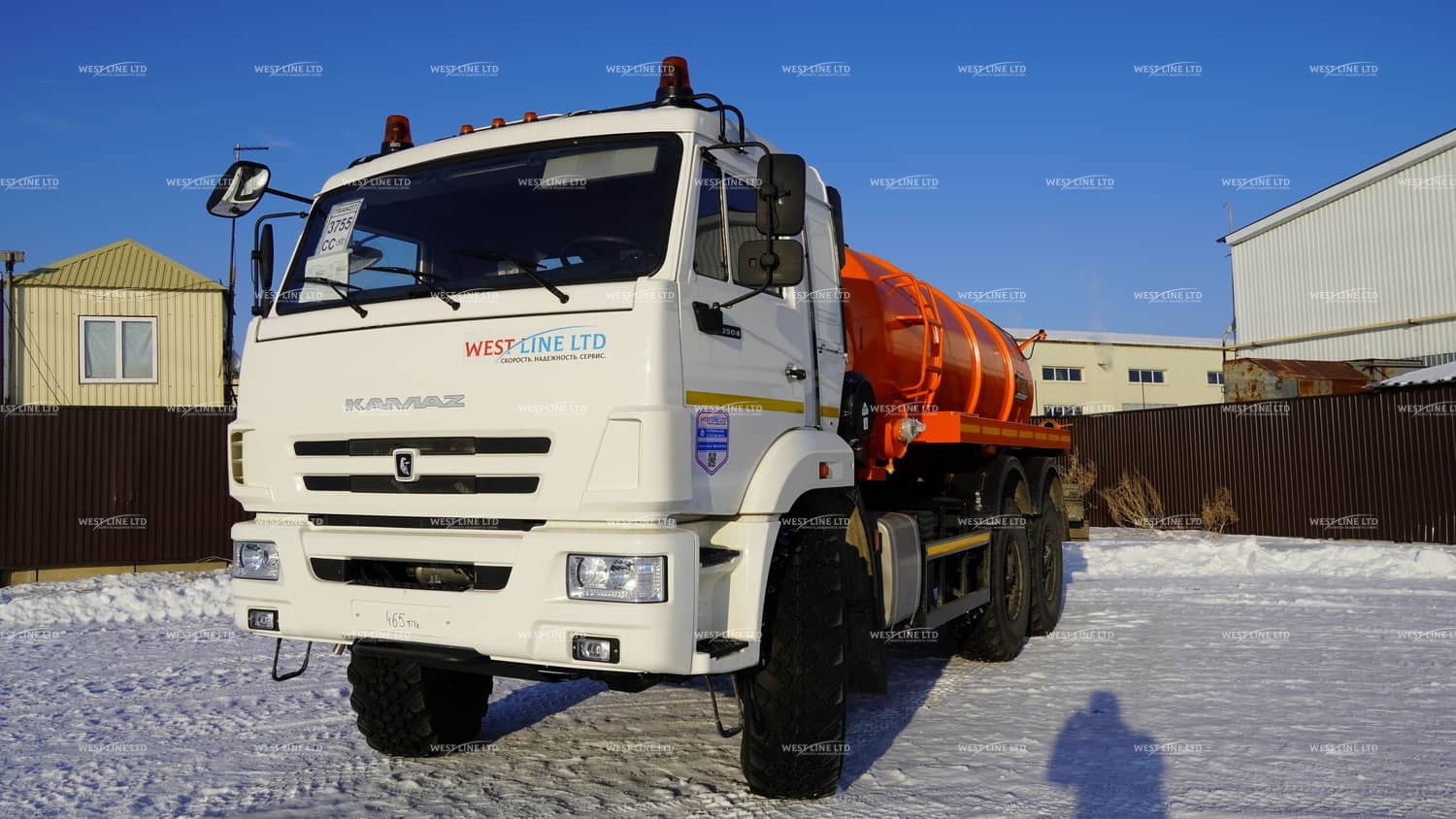

Вакуумная машина (ассенизатор) АВ-10 на вездеходном шасси КАМАЗ-53504
Машина предназначена для вакуумной очистки выгребных ям, транспортировки сточных масс к местам
утилизации, а так же может использоваться для механизированного заполнения, транспортировки и выгрузки
любых технических жидкостей плотностью 1,0 г/см³.
Крепление опоры к раме шасси при помощи металлических стремянок, с пружинными компенсаторами. Между опорой и рамой шасси предусмотрена резиновая прокладка (демпфер).
Двухуровневая система защиты от перелива емкости
- Клапан в технологической горловине в виде шара в корзине, который при наполнении перекрывает всасывающую магистраль.
- Датчик расположенный в технической горловине для глушения двигателя шасси при заполнении цистерны
Ограничение вакуума/давления
- Один предохранительных клапана на ограничение давления
- Один предохранительный клапан на ограничение вакуума

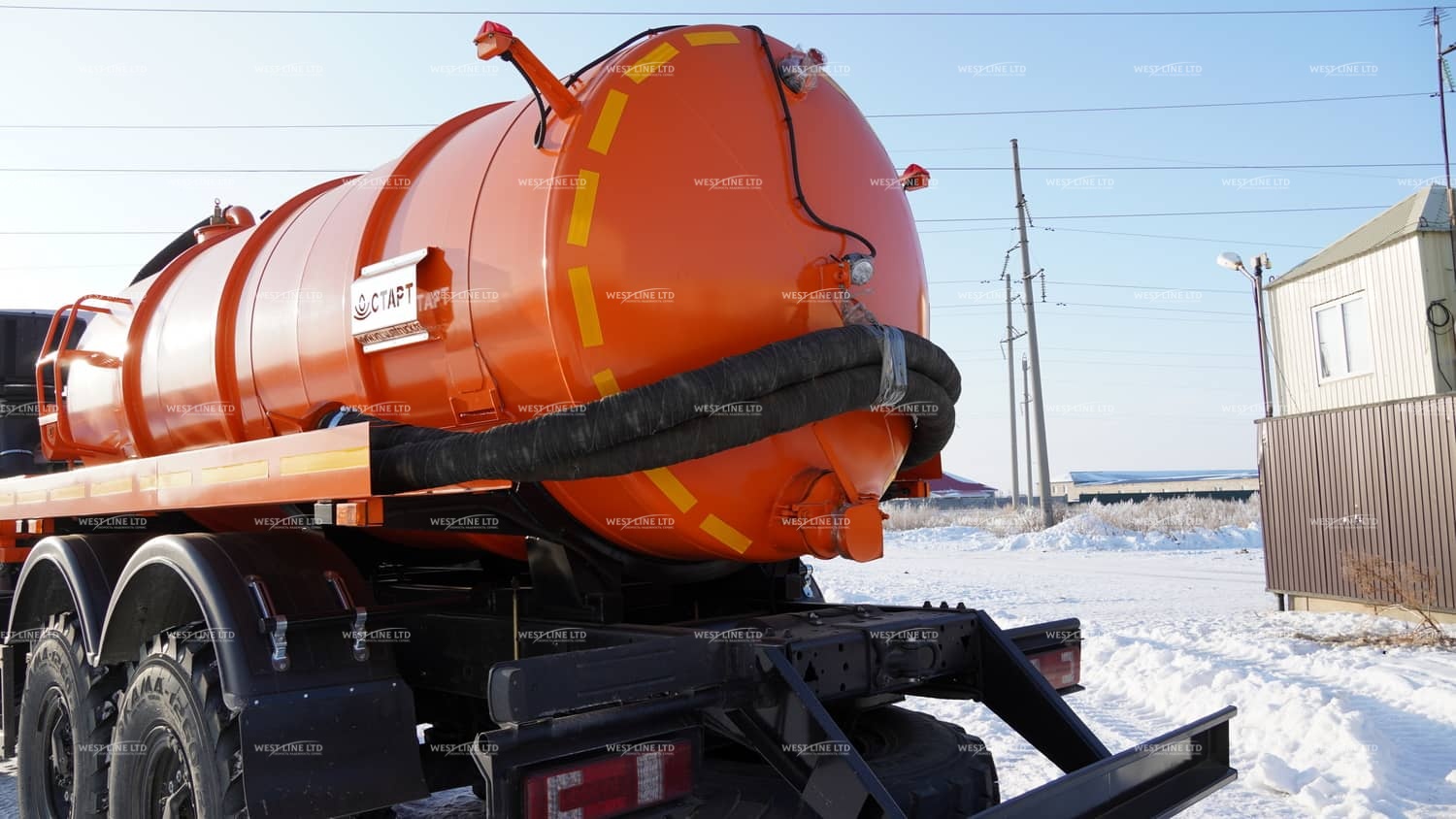

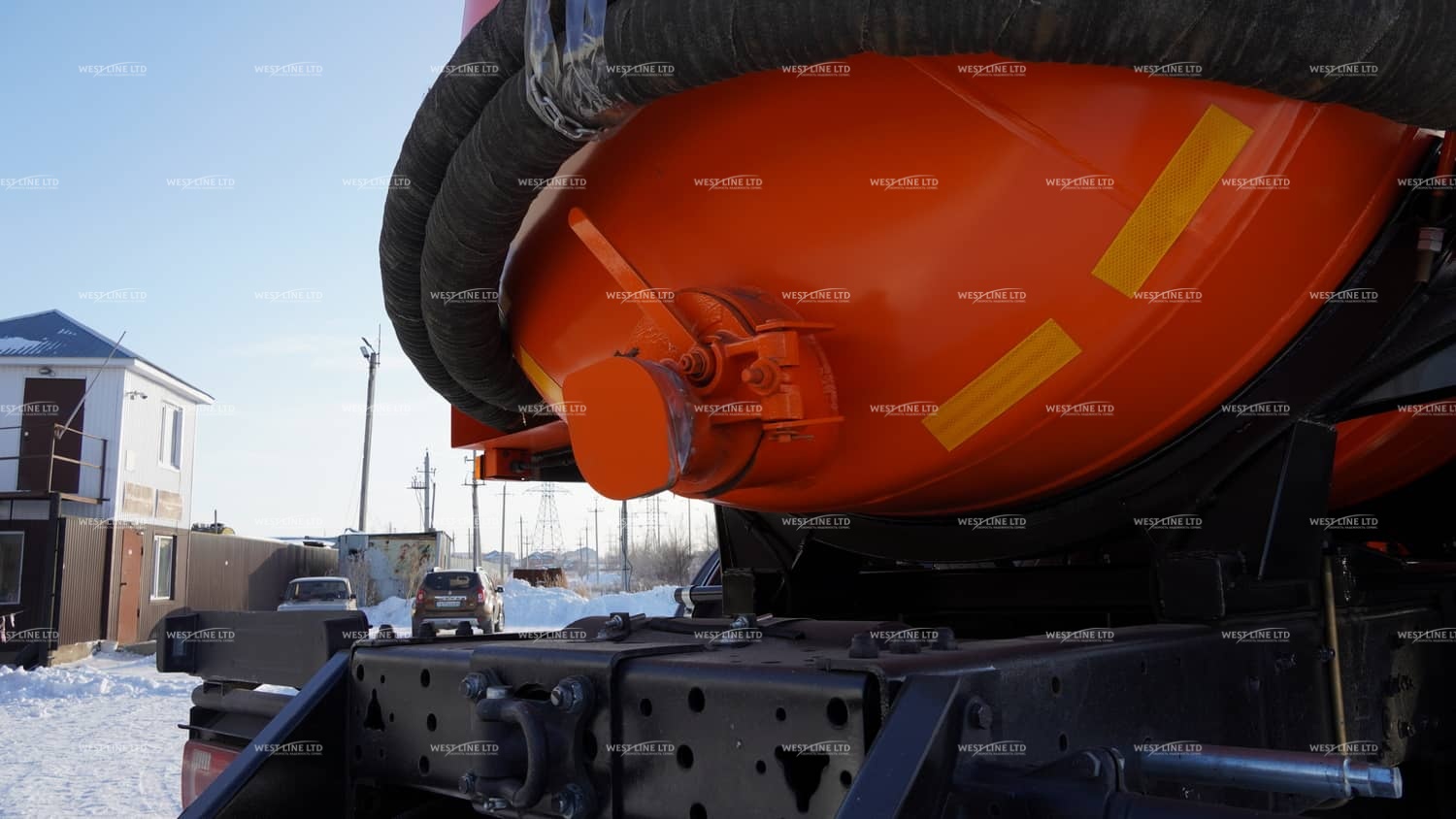

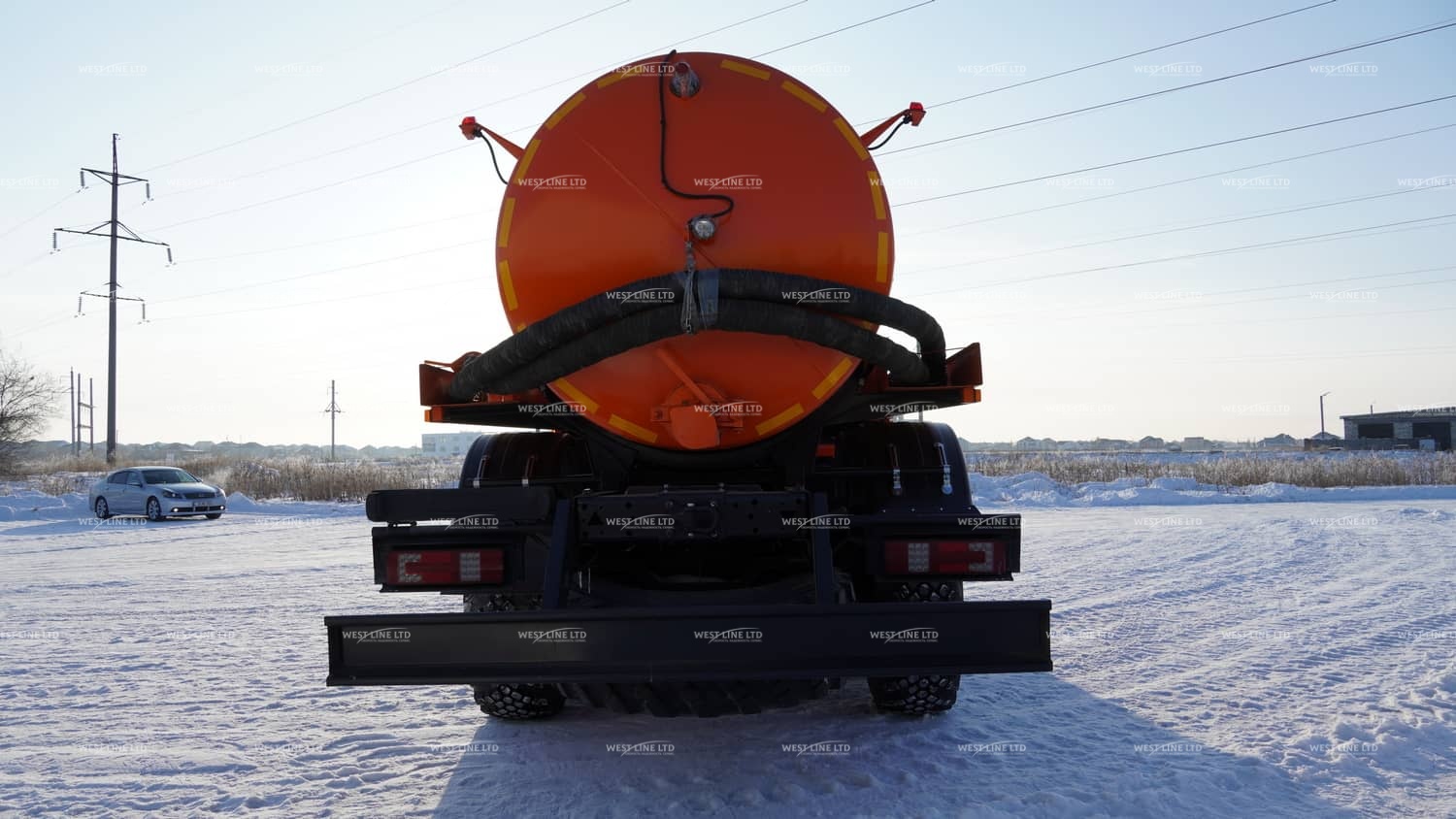

Визуальный контроль за наполнением цистерны сферическое смотровое окно расположенное на заднем днище цистерны.

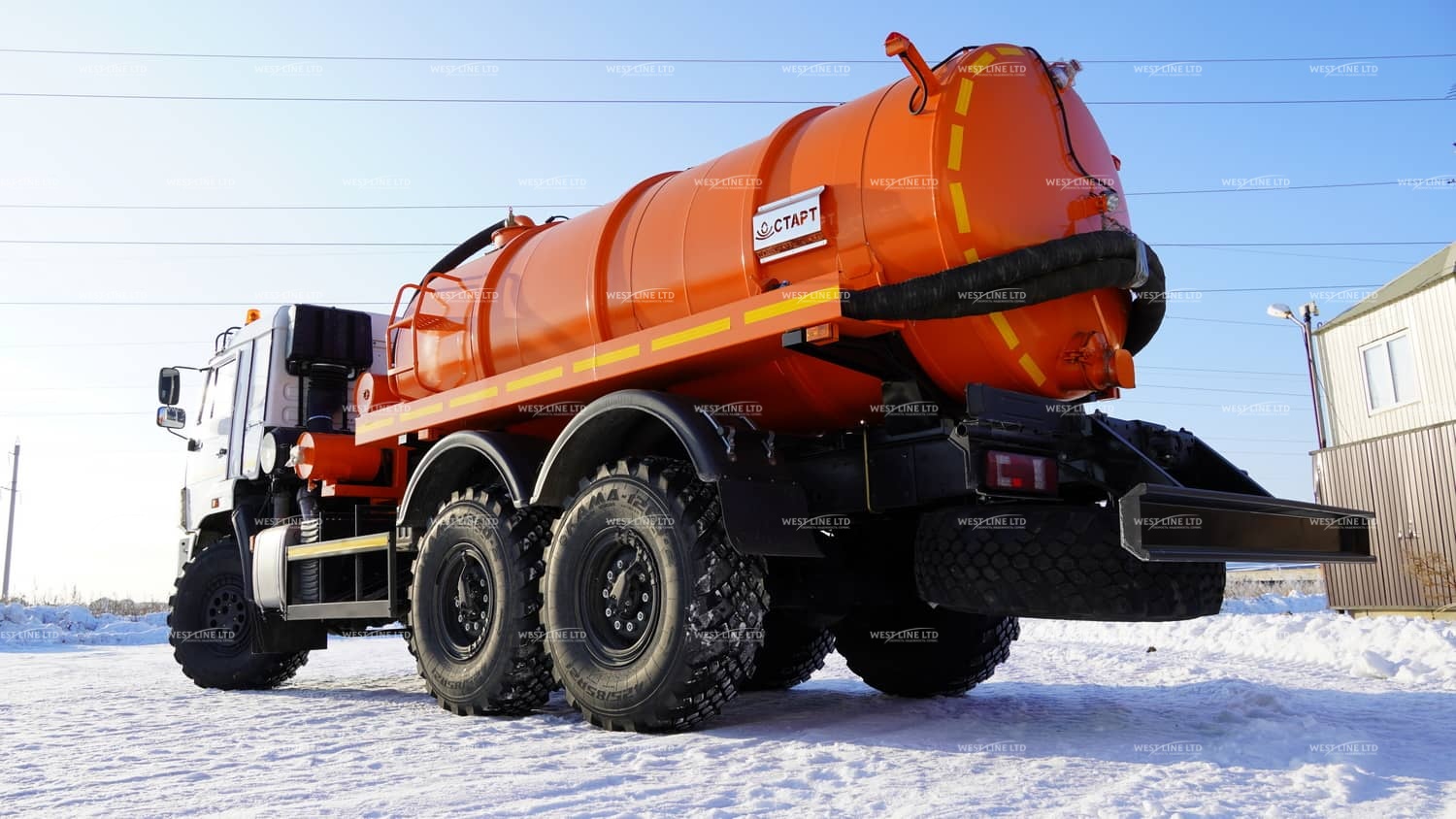

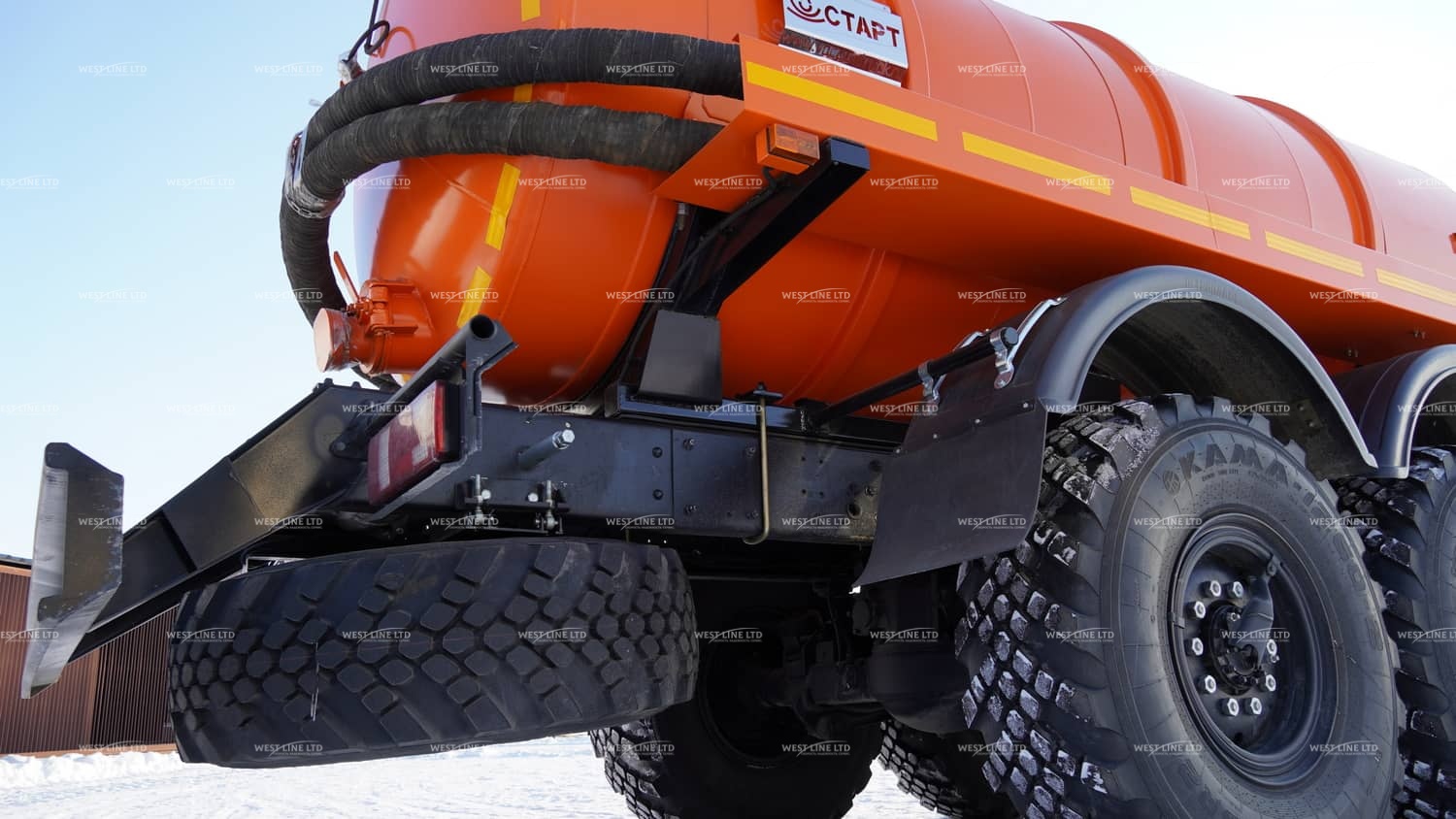

Пеналы под укладку рукавов расположены по бокам цистерны.
Видeooбзop вакуумной машины (ассенизатора) АВ-10 на вездеходном шасси КАМАЗ-53504
Технические характеристики
Характеристики

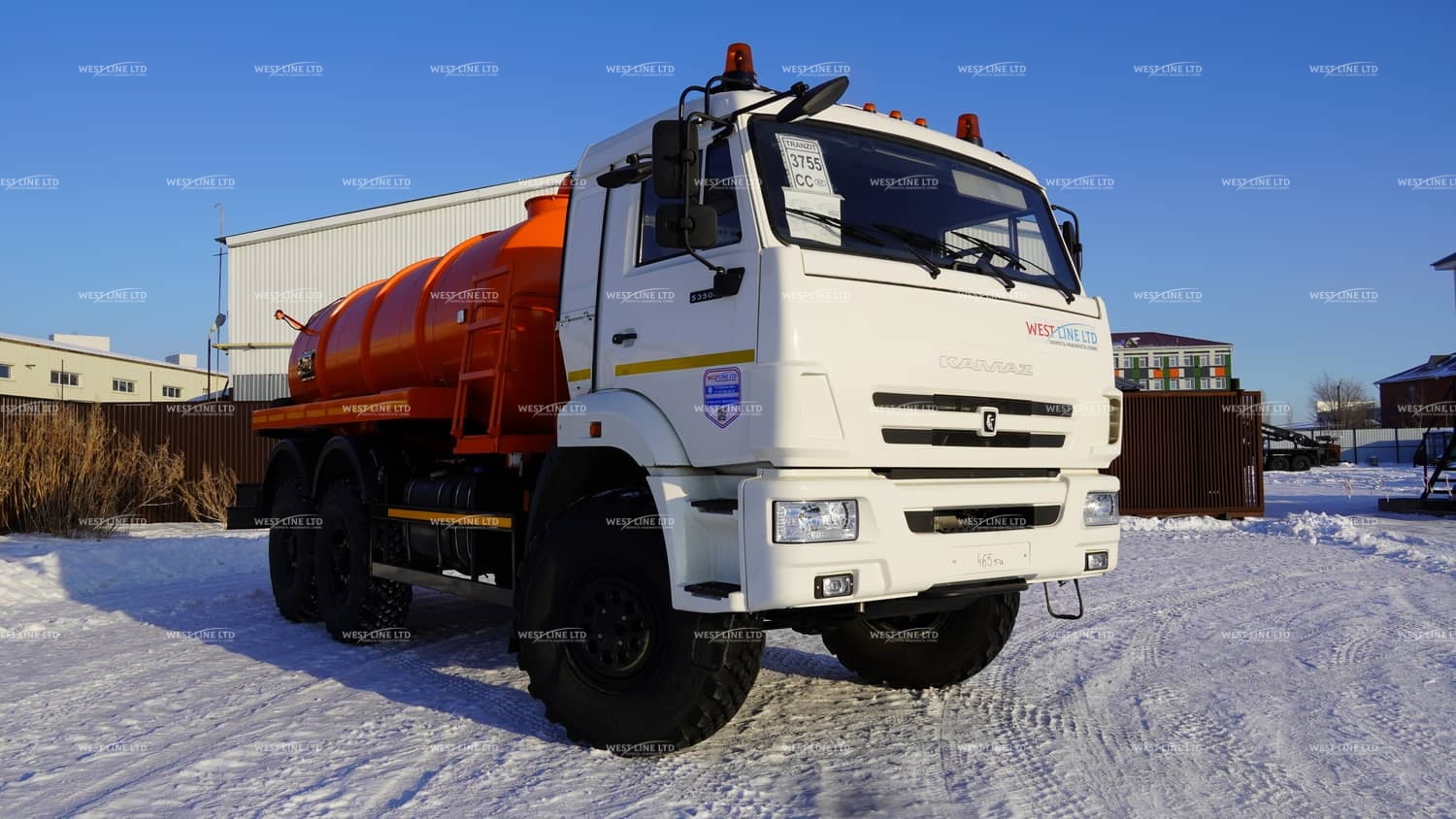

- Базовое шасси - КАМАЗ-53504 экологического класса ЕВРО-5
- Колёсная формула 6х6
- Двигатель КАМАЗ-740.705-300
- Тип топлива дизель
- КПП механическая КАМАЗ-154
- Диаметр цистерны 1800 мм
- Вместимость цистерны 10м3
- Материал цистерны Ст3
- Вакуумный насос PNR-122
- Привод насоса через карданный вал
- Глубина очищаемой ямы 4 м.
- Производительность насоса 730 м3/ч
- Заборный патрубок ДУ-100 с задвижкой АНМ-53

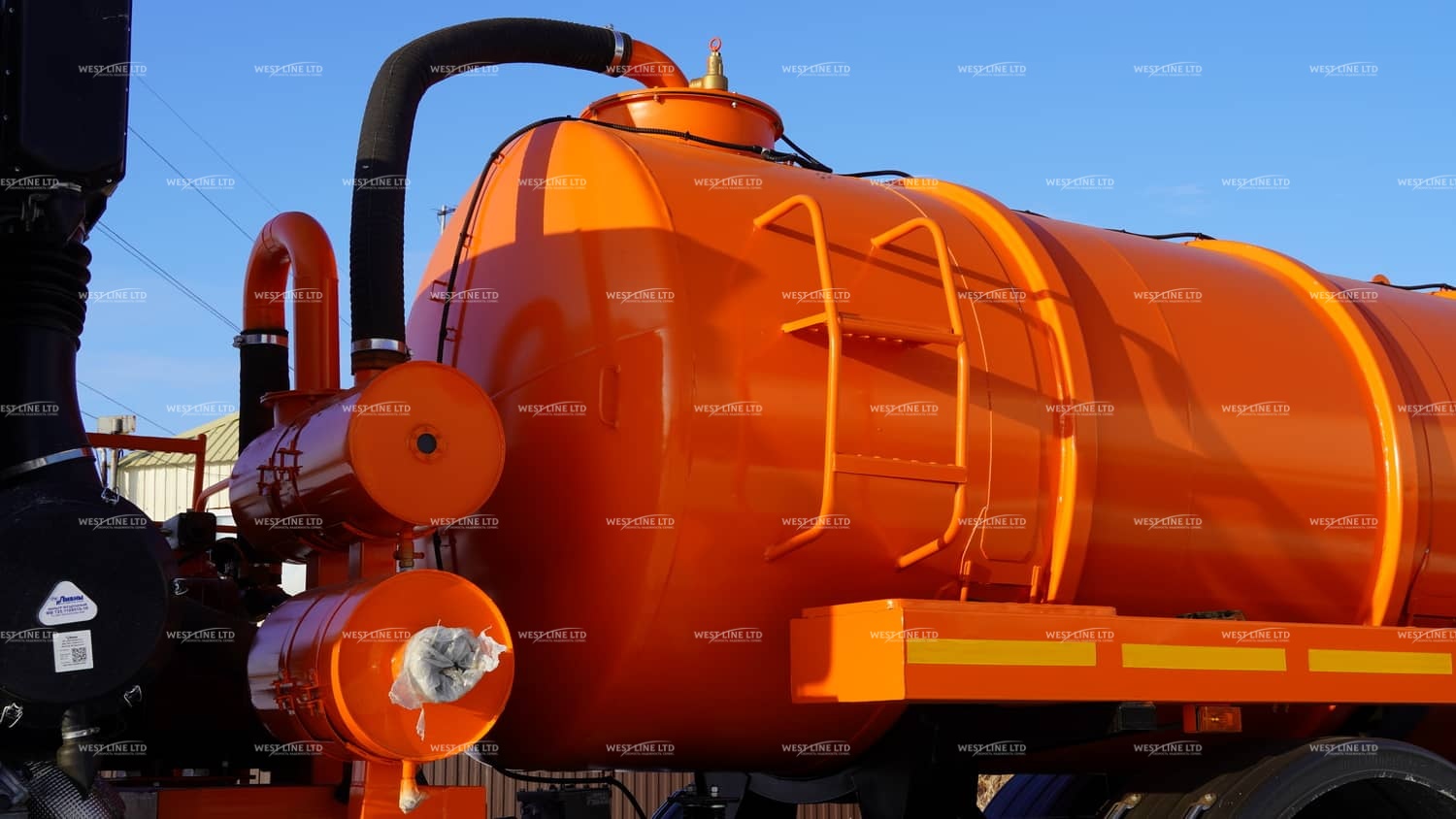

- Влагоотделитель оборудован краном для слива конденсата

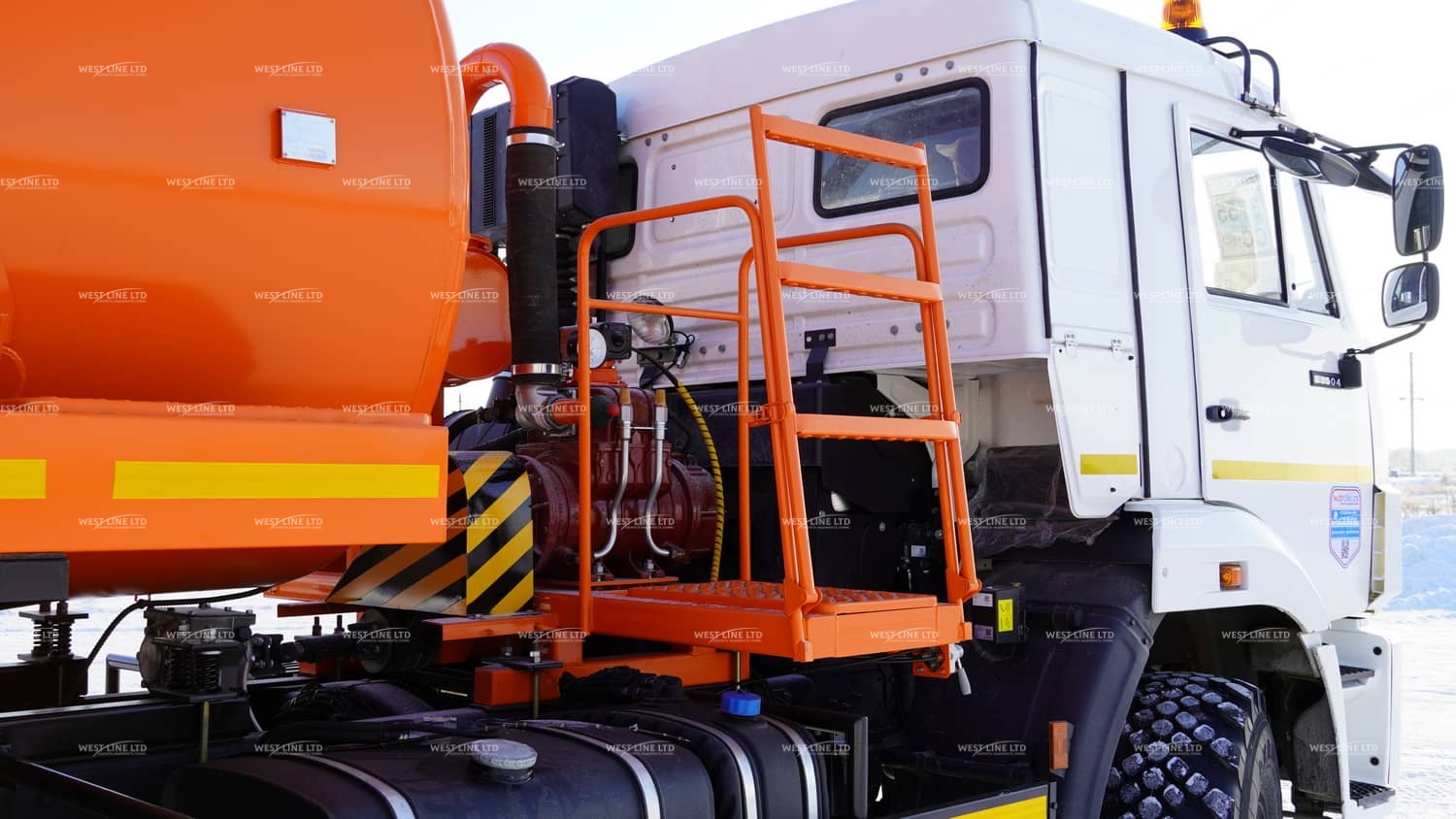

- Обслуживание горловины лестница с площадкой из просечного листа
