Водометный автомобиль для борьбы с беспорядками АЦ 6,0-50 на шасси КАМАЗ-43118
Описание
Автоцистерна пожарная АЦ 7,0-50 (43118) – специальный водометный автомобиль для борьбы с беспорядками и дополнительной баллистической защитой и инженерным оборудованием, емкости для воды и специальных жидких веществ, насос и водомет для подачи воды и специальных жидких веществ, предназначенный для тушения пожаров, проведения инженерных аварийно-спасательных работ при чрезвычайных ситуациях, технического обеспечения операций органов правопорядка по пресечению массовых беспорядков
Модель: АЦ 7,0-50 (43118),
где: АЦ – Автоцистерна пожарная,
7,0 – объём емкости для воды, в кубических метрах,
50 – номинальная подача пожарного насоса нормального давления, в литрах за секунду,
43118 – индекс модели базового шасси по классификации российской автомобильной промышленности (шасси "КАМАЗ 43118").
Технические характеристики
- Автомобильное шасси КАМАЗ 43118
- Схема компоновки Кабина над двигателем
- Колесная формула 6×6
- Категория колесного транспортного средства N3G (Транспортное средство повышенной проходимости, предназначенные для эксплуатации на автомобильных дорогах общего пользования)
- Двигатель Дизельный, с турбонаддувом
- Максимальная мощность двигателя по Правилам ЕЭК ООН №85, л.с. (кВт) 292 (215)
- Экологический класс Евро-5
- Коробка переключения передач (КПП) механическая
- Число передач КПП, вперед / назад 9 / 1
- Подвеска передняя Зависимая, рессорная, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости
- Подвеска задняя Балансирная, рессорная, с реактивными штангами
- Рулевое управление С гидроусилителем
- Тормозные системы Рабочая, запасная, стояночная, вспомогательная
- Рабочая тормозная система Пневматический двухконтурный привод с разделением контуров на переднюю ось и заднюю тележку, с АБС, тормозные механизмы колес – барабанные
- Колеса Дисковые
- Шины пневматические, 425/85R21 или 390/95R20, односкатная ошиновка
- Габаритные размеры автомобиля в транспортном положении (длина × ширина × высота), мм 9 850 × 2 550 × 3 650
- Полная масса автомобиля, кг, не более 22 500
- Кабина Состоит из двух салонов:
– кабина водителя – цельнометаллическая, двухдверная, поднимающаяся для обслуживания двигателя;
– кабина экипажа – цельнометаллическая, двухдверная, стационарная. - Салоны имеют термо-шумоизоляцию, системы кондиционирования (охлаждения) и отопления воздуха
- Число мест для боевого расчета (включая место водителя), человек 5
- Емкость для воды, литров 7000
- Материал ёмкости для воды конструкционная сталь по желанию заказчика возможно применение нержавеющей стали
- Емкость для пенообразователя, литров 240
- Материал ёмкости для пенообразователя коррозионно-стойкая (нержавеющая) сталь
- Пожарный насос одноступенчатый центробежный насос нормального давления JOHSTADT (Германия) NP 3000, соответствующий обозначению НЦПН 50/100 по ГОСТ Р 52283, расположение – в заднем отсеке
- Номинальная подача насоса, л/с (л/мин) 50 (3000)
- Напор в номинальном режиме, м (давление, ат) 100 (10)
- Наибольшая геометрическая высота всасывания, м 7,5
- Материал корпуса и рабочего колеса насоса Алюминиевый сплав, устойчивый к воздействую морской и загрязненной воды
- Материал вала насоса Коррозионно-стойкая (нержавеющая) сталь
- Подшипниковый узел вала насоса Консольный, шарикоподшипниковый, не требующий смазки при периодическом техническом обслуживании
- Уплотнение вала насоса Резино-полимерное уплотнение, устойчивое к морской и загрязненной воде, не требующее смазки при периодическом техническом обслуживании
- Система водозаполнения насоса Вакуумная, автоматическая, не требующая смазки при техническом обслуживании.
- Поршневой вакуумный насос с приводом от вала пожар¬ного насоса, имеет автоматический и ручной режимы включения и выключения. Автоматический режим обеспечивает автоматическое включение и выключение системы водозаполнения при достижении значения давления в полости насоса 0,8 ат.
- Система подачи и дозирования пенообразователя Эжекторный пеносмеситель с ручной регулировкой подачи пены
- Диапазон регулирования концентрации пенообразователя системы подачи и дозирования пенообразова¬теля от 0% до 6%
- Предохранитель¬ные устройства насоса терморегулирующий предохранительный клапан для защиты насоса от перегрева
- Контрольно-измерительные приборы насоса мановакууметр для контроля давления во всасывающей полости,
манометр для контроля давления в напорной полости, тахометр, счетчик времени наработки моточасов насосной установки - Количество и условный диаметр всасывающих патрубков с соединительной головкой ГМВ 125 1 × DN 125 мм
Количество и условный диаметр напорных патрубков с соединительной головкой ГМ 80 2 × DN 80 мм - Привод пожарного насоса от двигателя автомобильного шасси, карданная трансмиссия от коробки отбора мощности
- Управление пожарным насосом Дистанционное из кабины, ручное из заднего насосного отсека
- Стационарный лафетный ствол, количество / расположение / исполнение один / на крыше кабины / защищенный стальным кожухом, совмещенный с прожектором и видеокамерой
- Подача воды лафетным стволом,
номинальная, л/с (л/мин)
20 (1200) - Режим подачи воды лафетным стволом – сплошная и распылённая струя,
– при движении автомобиля / на стоянке - Управление водометным стволом из кабины, дистанционное
- Система противопожарной защиты автомобиля Дренчерная, для подачи воды или водопенного раствора, ручное управление.
- Оросительные головки – на крыше кузова, на крыше кабины, под корпусом автомобиля, в колесных нишах.

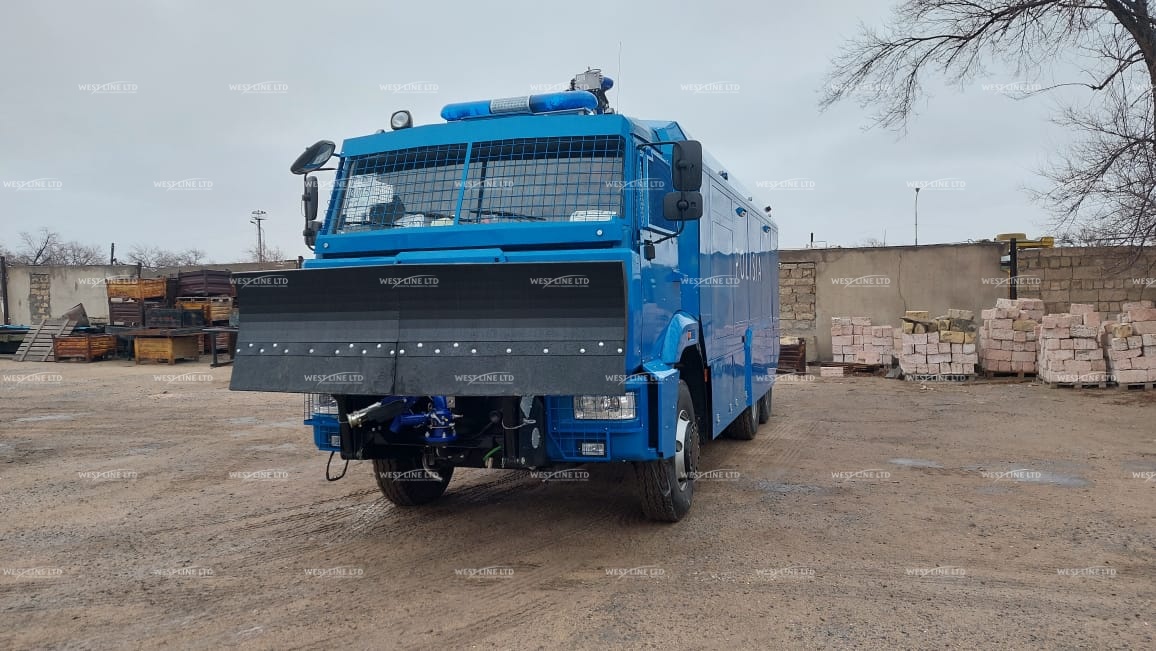

- Бульдозерный отвал с гидравлическим приводом независимым от двигателя шасси, расположение – на переднем бампере, для удаления препятствий весом до 2000 кг, управление из кабины
- Система контроля и управления Централизованная, из кабины.
Пульты:
– управления пожарным насосом с индикацией уровня воды и пенообразователя,
– СГУ, освещения и индикации открытых дверей,
– лафетного ствола,
– системы видеонаблюдения и видеорегистрации,
– отопителя кабины, кондиционера - Система видеонаблюдения и видеорегистрации – Одна цветная видеокамера высокого разрешения для панорамного обзора располагается на водомете, поворачивается вместе с водометом, защищенное исполнение, длиннофокусная камера.
– Одна цветная видеокамера высокого разрешения заднего борта с автоматической инфракрасной подсветкой, неповоротная, короткофокусная, защищенное исполнение.
– Два цветных жидкокристаллических экрана наблюдения, размером 7" (18 см),
– Видеорегистратор, запись с двух видеокамер, ёмкость HDD 500 гигабайт - Специальные световые и звуковые сигнальные устройства Сигнальная оптико-акустическая установка, сигнально-проблесковый маяк
- Осветительное оборудование – Прожектор на водометном стволе, поворачивающийся вместе со стволом;
– Прожектор (фара-искатель) в задней части автомобиля

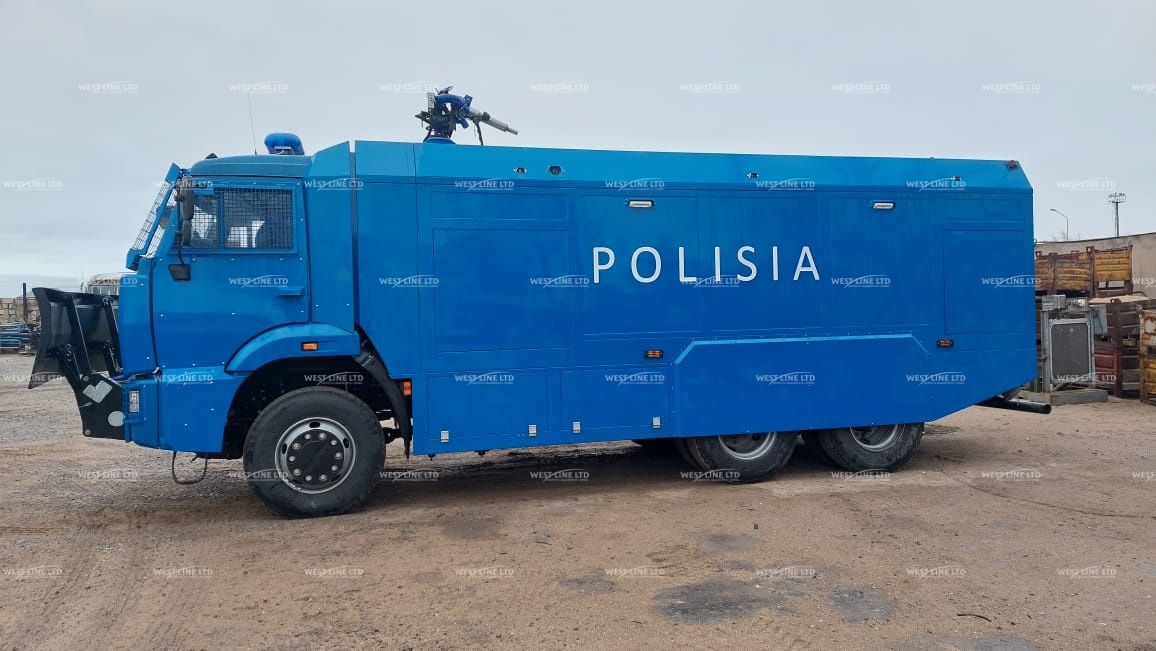

Водомет - Монтируется на крыше кузова - Поворот 360 град.
- Работа в движении
- Экономичный расход воды за счет регулирования напора
- Дистанция выстрела до 20 м
Воздушный обогреватель кабины Дизельный, теплопроизводительность 3 кВт, работа – независимо от двигателя шасси- Кондиционер воздуха кабины Холодопроизводительность 1,8 кВт
- Защита кабины и кузова Кабина, ёмкости для воды и пенообразователя, агрегаты шасси (топливный бак, ящик аккумуляторных батарей, воздушный фильтр), спецагрегаты автоцистерны защищены стальным кузовом или стальными щитками.
- Стёкла кабины (стёкла дверей и лобовые стёкла) – многослойные бронированные пулестойкие. (класс защиты от стрелкового оружия по классификации российских стандартов) - 2, обеспечивающий защиту от стальных пуль калибра 7,62 мм пистолета Токарева (ТТ) (пистолетный патрон 57-Н-134С с пулей Пст массой 5,5 г) с дистанции 5 м
- Кузов - Специальная конструкция, затрудняющая проникновение участников беспорядков на кузов, кабину, внутрь кузова и кабины
- Кузов оснащен защитной оболочкой из констукционной стали толщиной не менее 3 мм, защитными колесными нишами задних колес
- Петли, замки, ручки дверей скрытыe
- Защита, осветительных и световых сигнальных приборов Защитные стальные сетки
- Цветографическая схема окраски АЦ, опознавательные знаки и надписи В соответствии с требованиями Заказчика
